Conexión de los cables de CA

Especialista

Requisitos:

  • La tensión de red debe encontrarse dentro del rango permitido. El rango de trabajo exacto del inversor está especificado en los parámetros de funcionamiento .

Procedimiento:

  1. Desconecte el disyuntor de los tres conductores de fase y asegúrelo contra cualquier reconexión accidental.
    2. 11629942156
  2. Asegúrese de que el interruptor-seccionador de potencia de CC se encuentra en la posición O.
    3. 11629942540
  3. Si en su país es obligatorio proteger el interruptor-seccionador de potencia de CC contra la reconexión, asegure el interruptor-seccionador de potencia de CC con un candado para que no pueda conectarse.
    4. 11629942924
  4. Suelte los tornillos de la tapa de la carcasa con un destornillador Torx (TX25) y retire la tapa de la carcasa tirando de ella hacia delante.
  5. Quite la cinta adhesiva de la abertura en la carcasa para la conexión de CA.
    6. 11629943308

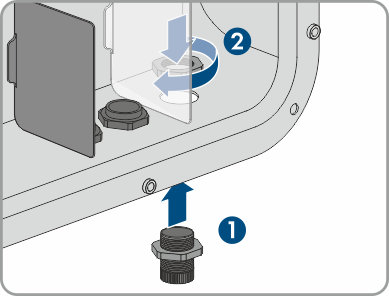

  6. Inserte el racor atornillado para cables M32x1,5 en la abertura y apriételo desde dentro con la contratuerca.
  7. Introduzca el cable de CA en el inversor a través del racor atornillado. Para ello, si es necesario, afloje un poco la tuerca de unión del racor atornillado para cables.
  8. Pele el cable de CA.
  9. Pele entre 18 mm y 20 mm de los conductores.
  10. En caso necesario, remate cada conductor con una virola.
    11. 11629943692
  11. Empuje hacia arriba la palanca de protección del borne para el conductor de protección, introduzca el conductor de protección en el borne y empuje hacia abajo la palanca de seguridad.
    12. 11629944076
  12. Para la conexión sin conductor neutro, puentee las cajas de bornes para el conductor de protección y el N con el puente enchufable suministrado. Para ello, empuje hacia arriba la palanca de protección de los bornes para el conductor de protección y el N, introduzca el puente enchufable en los bornes y empuje hacia abajo la palanca de protección.
    13. 11629944460

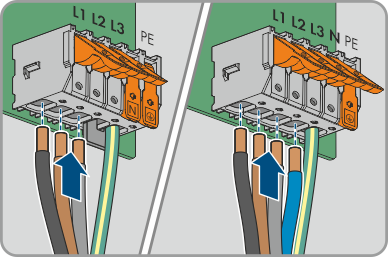

  13. Empuje hacia arriba los bornes L1, L2, L3 y, dado el caso, N, introduzca los conductores L1, L2, L3 y, dado el caso, N según las etiquetas de los bornes y empuje hacia abajo la palanca de protección.
  14. Asegúrese de que todos los bornes estén conectados con el conductor correcto.
  15. Asegúrese de que todos los conductores estén fijos.
