Conexión de los módulos fotovoltaicos
Especialista
ADVERTENCIA
Peligro de muerte por descarga eléctrica en caso de daño irreparable en un equipo de medición por una sobretensión
Una sobretensión puede dañar un equipo de medición y provocar que exista tensión en la carcasa del equipo de medición. Tocar la carcasa del equipo de medición bajo tensión puede causar la muerte o lesiones mortales por descarga eléctrica.
- Use solo equipos de medición con un rango de tensión de entrada de CC de hasta 1000 V como mínimo.
PRECAUCIÓN
Daños en el producto debido a un fallo a tierra por el lado de la CC durante el funcionamiento
Debido a la topología sin transformador del producto, si se dan fallos a tierra por el lado de la CC durante en funcionamiento, pueden producirse daños irreparables. Los daños producidos en el producto por una instalación de CC errónea o dañada no están cubiertos por la garantía. El producto está equipado con un dispositivo de protección que comprueba únicamente durante el proceso de arranque si existe un fallo a tierra. Durante el funcionamiento, el producto no está protegido.
- Asegúrese de que la instalación de CC se lleva a cabo correctamente y que no pueden darse fallos a tierra durante el funcionamiento.
PRECAUCIÓN
Daños en los conectores de enchufe de CC por la utilización de limpiadores de contacto y otros productos de limpieza
Algunos de ellos pueden contener sustancias que descomponen el plástico de los conectores de enchufe de CC.
- Por ello, no utilice limpiadores de contacto u otros productos de limpieza para los conectores de enchufe de CC.
PRECAUCIÓN
Daños irreparables en el inversor a causa de la sobretensión
Si la tensión en vacío de los módulos fotovoltaicos sobrepasa la tensión de entrada máxima del inversor, la sobretensión podría dañarlo irreparablemente.
- Si la tensión en vacío de los módulos fotovoltaicos supera la tensión de entrada máxima del inversor, no conecte a este ningún string y revise el dimensionado de la planta fotovoltaica.
Requisitos:
El disyuntor debe estar desconectado y protegido contra la reconexión.
El interruptor-seccionador de potencia de CC debe estar en OFF y, en función de las especificaciones locales, debe estar protegido con un candado para impedir que se conecte de nuevo.
Los cables de los módulos fotovoltaicos deben estar equipados con conectores de enchufe de CC.
Procedimiento:

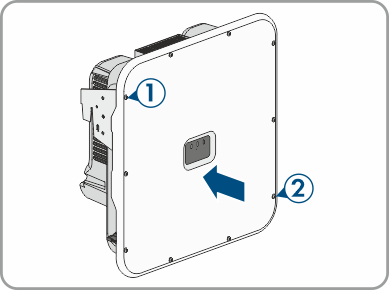

- Coloque la tapa de la carcasa, introduzca primero el tornillo superior izquierdo (posición 1) y el tornillo inferior derecho (posición 2) y apriételos a mano (TX25).

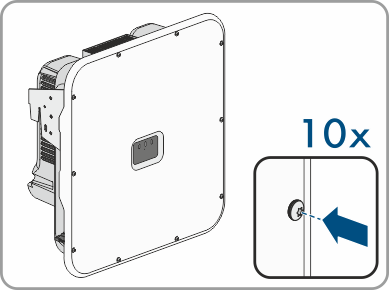

- Coloque y apriete todos los tornillos (TX25, par de apriete: 6 Nm ± 0,3 Nm).
- Mida la tensión de los módulos fotovoltaicos. Asegúrese de que se mantenga la tensión de entrada máxima del inversor y de que no existan fallos a tierra en la planta fotovoltaica.
- Compruebe si los conectores de enchufe de CC tienen la polaridad correcta.
- Si el conector de enchufe de CC está equipado con un cable de CC con la polaridad equivocada, es necesario volver a confeccionar el conector de enchufe de CC. El cable de CC debe tener siempre la misma polaridad que el conector de enchufe de CC.
- Asegúrese de que la tensión en vacío de los módulos fotovoltaicos no supere la tensión de entrada máxima.

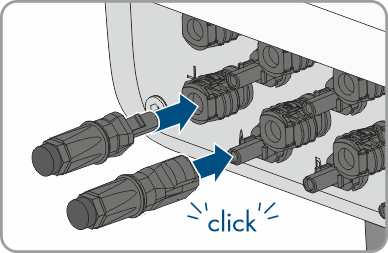

- Conecte los conectores de enchufe de CC preparados al inversor.
- Los conectores de enchufe de CC encajan de manera audible.
- Compruebe que todos los conectores de enchufe de CC estén firmemente colocados.
- Cierre todas las entradas de CC innecesarias con los conectadores de enchufe de CC y selladores tal y como se describe a continuación. No inserte directamente los selladores en las entradas de CC del inversor.
- Presione hacia abajo la abrazadera de los conectores de enchufe de CC que no se utilicen y deslice la tuerca de unión hasta la rosca.

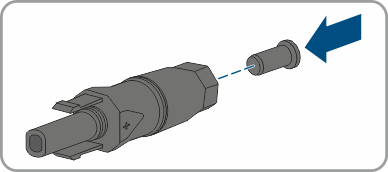

- Introduzca el sellador en el conector de enchufe de CC y enrosque la tuerca de unión (par de apriete: 2 Nm).
- Inserte los conectores de enchufe de CC con selladores en las entradas de CC del inversor.
- Los conectores de enchufe de CC encajan de manera audible.
- Compruebe que todos los conectores de enchufe de CC estén firmemente colocados con los selladores.
PRECAUCIÓN
Daños en el producto provocados por arena, polvo y humedad en caso de que las entradas de CC no estén cerradas
El producto solo es hermético si todas las entradas de CC que no se utilizan están cerradas con conectadores de enchufe de CC y con selladores. Si penetra arena, polvo y humedad, el producto podría resultar dañado y sus funciones podrían verse limitadas.
