Montaje del inversor
Especialista
Material de montaje adicional necesario (no incluido en el contenido de la entrega):
- Tres tornillos adecuados para la superficie (diámetro: máximo 10 mm)
- Tres arandelas adecuadas para los tornillos (diámetro: máximo 30 mm)
- En su caso, tres tacos adecuados para la superficie y los tornillos
- Para el transporte del inversor con una grúa: dos armellas adecuadas para el peso del inversor (tamaño: M10)
- Para asegurar el inversor contra el robo: un candado adecuado para el uso al aire libre
ATENCIÓN
Peligro de lesiones por el peso del producto
Existe peligro de lesiones al levantar el producto de forma inadecuada y en caso de caerse durante el transporte o el montaje.
- Transporte y eleve el inversor con cuidado. Tenga en cuenta el peso del inversor.
- Utilice equipamientos de protección personal adecuado cuando realice trabajos en el producto.
ATENCIÓN
Peligro de quemaduras por contacto con las partes calientes de la carcasa
Las partes de la carcasa pueden calentarse durante el funcionamiento.
- Monte el inversor de manera que no sea posible un contacto accidental con la carcasa durante el funcionamiento.
Procedimiento:
- Asegúrese de que no haya cables empotrados en la pared que pueda dañar al taladrar.
- Coloque la pared trasera en horizontal en la pared y marque la posición de los agujeros que hay que perforar para fijar la pared trasera. Utilice por lo menos un orificio en el lado superior derecho e izquierdo y el orificio del centro de la pared trasera.
- Si desea asegurar el inversor contra robos, marque el agujero para fijar la armella.
- Deje a un lado la pard trasera y taladre los orificios marcados.
- Según la superficie, inserte los tacos en los agujeros para fijar la pared trasera en caso necesario.

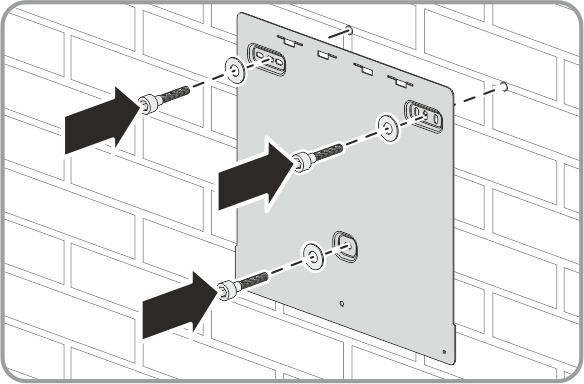

- Fije la pared trasera con los tornillos y las arandelas.

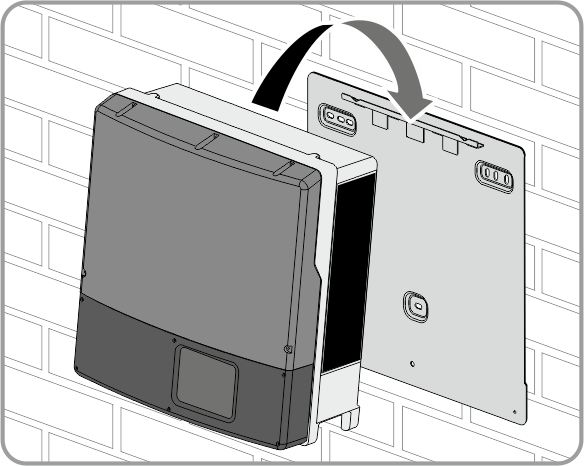

- Cuelgue el inversor en la pared trasera. La carcasa debe estar enrasada con la pared trasera en el lado derecho e izquierdo.
- En caso de haber transportado el inversor con una grúa, extraiga las armellas de las roscas en el lado superior del inversor y vuelve a insertar los tapones obturadores.

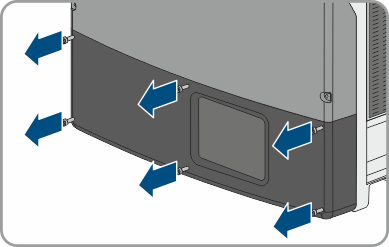

- Desenrosque los seis tornillos de la tapa de la carcasa inferior con una llave Allen (ancho 3).

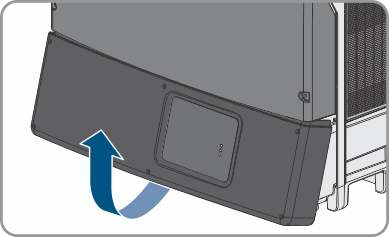

- Levante la tapa y retírela.

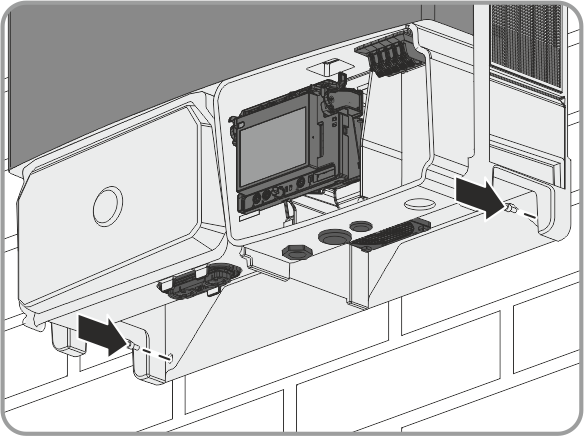

- Atornille el inversor a la pared trasera. Para ello, coloque dos tornillos cilíndricos M5x10 con una llave Allen (ancho 4) en las roscas de la derecha e izquierda de la pared trasera (par de apriete: 6 Nm ± 0,3 Nm).
- Asegúrese de que el inversor esté bien fijo.
- En caso de querer asegurar el inversor contra robos, fije la armella y coloque un candado:

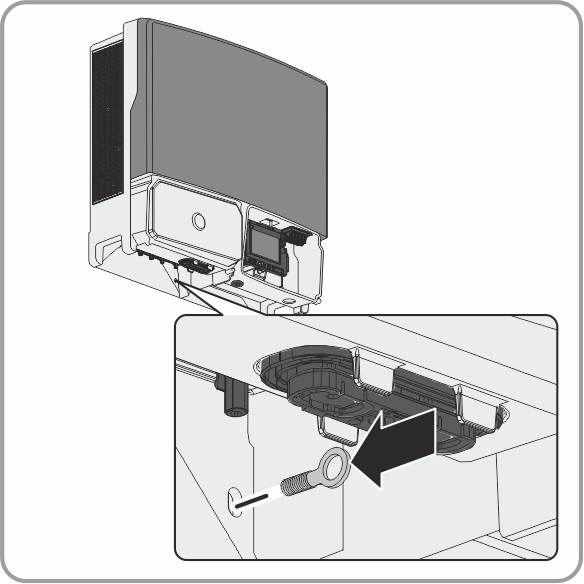

Atornille la armella M8 a la pared a través de la pared trasera. El orificio debe quedar perpendicular a la carcasa.

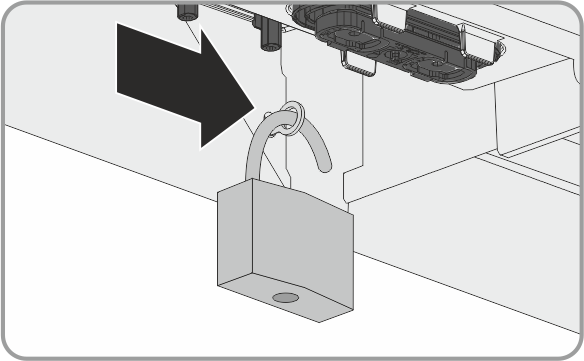

Guíe el arco del candado por el orificio de la armella.
Cierre el arco del candado.
Conserve la llave del candado en un lugar seguro.
ATENCIÓN
Peligro de lesión por cables dañados
En la pared puede haber cables eléctricos u otras tuberías de suministro (por ejemplo, de gas o de agua).
