Puesta en marcha del inversor

Especialista

Requisitos:

  • El inversor debe estar correctamente montado.
  • El disyuntor debe estar correctamente dimensionado e instalado.
  • Todos los cables deben estar conectados completa y correctamente.
  • Las entradas de CC innecesarias deben estar cerradas con los conectadores de enchufe de CC y los selladores.
  • El registro de datos nacionales debe estar ajustado al país o al uso previsto.

Procedimiento:

    866797708

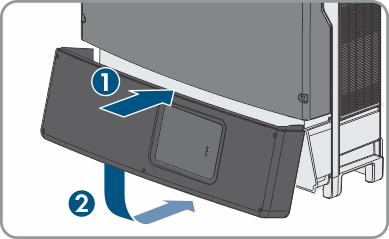

  1. Coloque desde arriba la tapa inferior de la carcasa y pliéguela hacia abajo. Los tornillos deben sobresalir de la tapa inferior de la carcasa.
    2. 866795788

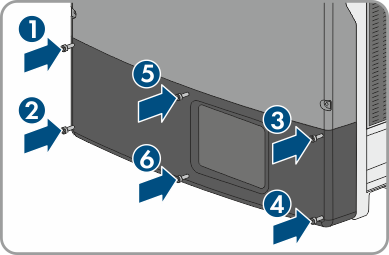

  2. Apriete los seis tornillos con una llave Allen (ancho 3) siguiendo el orden de 1 a 6 (par de apriete: 2,0 Nm ± 0,3 Nm). Mantenga este orden para que la tapa de la carcasa quede bien atornillada y la carcasa correctamente estanqueizada. Consejo: Si se caen los tornillos de la tapa inferior de la carcasa, introduzca el tornillo largo en el orificio inferior central y los cinco tornillos cortos restantes en el resto de orificios.
  3. Inserte correctamente el ESS. El ESS debe quedar paralelo a la carcasa y estar pegado a esta.
  4. Conecte el disyuntor de los tres conductores de fase.
  5. Si se utiliza el relé multifunción, conecte en caso necesario la tensión de alimentación del equipo consumidor.
  • Los tres leds empiezan a iluminarse y comienza la fase de arranque. La fase de arranque puede durar varios minutos.
  • El led verde se enciende y la pantalla muestra sucesivamente el modelo, la versión de firmware, el número de serie o la denominación del inversor, la NetID, el registro de datos nacionales ajustado y el idioma de la pantalla.

    • ¿El led verde parpadea?

    Posible causa del fallo: la tensión de entrada de CC aún es demasiado baja o el inversor está monitorizando la red pública.

    • Cuando la tensión de entrada de CC sea suficiente y se cumplan las condiciones para la conexión a la red, el inversor se pondrá en marcha.

    ¿Se enciende el led rojo y en la pantalla aparecen un mensaje de error y un número de evento?

    • Solucione el error (consulte las instrucciones de servicio técnico en www.SMA-Solar.com).
