Conexión del inversor a la red pública

Especialista

Requisitos:

Deben cumplirse las condiciones de conexión del operador de red.
La tensión de red debe encontrarse dentro del rango permitido. El rango de trabajo exacto del inversor está especificado en los parámetros de funcionamiento.

Procedimiento:

Desconecte el disyuntor de los tres conductores de fase y asegúrelo contra cualquier reconexión accidental.
Si está colocada la tapa inferior de la carcasa, afloje todos los tornillos de la tapa con una llave Allen (ancho 3) y levante desde abajo la tapa y retírela.
Quite la cinta adhesiva de la abertura en la carcasa para el cable de CA.

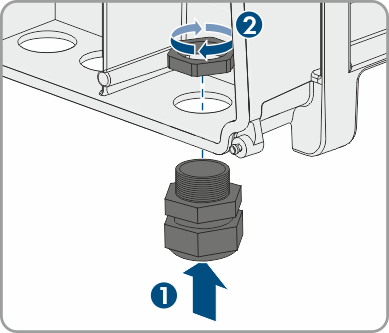

Introduzca desde el exterior el racor atornillado para cables en la apertura en la carcasa y fíjelo desde el interior con la contratuerca.

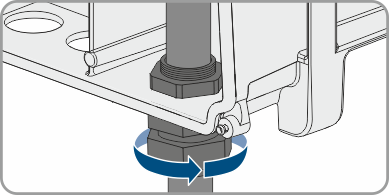

Introduzca el cable de CA en el inversor a través del racor atornillado. Para ello, si es necesario, afloje un poco la tuerca de unión del racor.
Pele el cable de CA.
Corte 5 mm de L1, L2, L3 y N, de modo que el conductor de protección (PE) sea 5 mm más largo.
Pele 12 mm los conductores L1, L2, L3, N y PE.
Empuje hacia arriba hasta el tope las palancas de protección de la caja de bornes de CA.

ATENCIÓN

Cuando se conectan dos conductores a un borne puede producirse un incendio por un mal contacto eléctrico.

Las palancas de protección se cierran de golpe, muy rápidamente y con fuerza.

Cierre las palancas de protección de la caja de bornes del cable de CA solo con el pulgar.
No agarre la caja de bornes entera del cable de CA.
No meta los dedos por debajo de la palanca de protección.

Conecte PE, N, L1, L2 y L3 según la leyenda a la caja de bornes para el cable de CA y presione la palanca de protección hacia abajo. La orientación del campo rotatorio de L1, L2 y L3 es irrelevante.
Asegúrese de que todos los conductores estén fijos.
