Conexión de módulos fotovoltaicos
Especialista
ADVERTENCIA
Peligro de incendio por arco voltaico después de sobrepasar los valores límite en la entrada de CC
El fusible electrónico de string detecta cuándo se sobrepasa la corriente de cortocircuito máxima y pone el generador fotovoltaico en cortocircuito. De este modo, puede producirse un arco voltaico y hay peligro de incendio.
- Asegúrese de que se respeten los valores límite de la tensión y la corriente de entrada y de la corriente de cortocircuito del inversor.
PRECAUCIÓN
Daños en el inversor debido a un fallo a tierra por el lado de la CC durante el funcionamiento
Debido a la topología sin transformador del producto, si se dan fallos a tierra por el lado de la CC durante en funcionamiento, pueden producirse daños irreparables. Los daños producidos en el producto por una instalación de CC errónea o dañada no están cubiertos por la garantía. El producto está equipado con un dispositivo de protección que comprueba únicamente durante el proceso de arranque si existe un fallo a tierra. Durante el funcionamiento, el producto no está protegido.
- Asegúrese de que la instalación de CC se lleva a cabo correctamente y que no pueden darse fallos a tierra durante el funcionamiento.
PRECAUCIÓN
Daños en los conectadores de enchufe de CC por la utilización de limpiadores de contacto y otros productos de limpieza
Algunos de ellos pueden contener sustancias que descomponen el plástico de los conectadores de enchufe de CC.
- Por ello, no utilice limpiadores de contacto u otros productos de limpieza para los conectadores de enchufe de CC.
Limitación del fusible electrónico de string por acumuladores de strings
Al utilizar acumuladores de string externos, la funcionalidad del fusible electrónico de string se puede ver limitada.
Procedimiento:
- Asegúrese de que el disyuntor esté desconectado de los tres conductores de fase y asegurado contra cualquier reconexión accidental.
- Compruebe que no haya un fallo a tierra en el generador fotovoltaico (consulte las instrucciones de servicio técnico en www.SMA-Solar.com).
- Inserte correctamente el ESS. El ESS debe quedar paralelo a la carcasa y estar pegado a esta. Si el ESS está insertado al conectar los conectadores de enchufe de CC, se puede activar la función protectora del fusible electrónico de string.
- Al conectar más de dos strings, el primer string debe conectarse a la entrada B del inversor. De este modo, se activa el fusible de string.
- Asigne todos los strings de forma inequívoca a la entrada de CC correcta. No cablee los strings cruzados ni juntos.
- Compruebe si los conectadores de enchufe de CC tienen la polaridad correcta.
- Si hay más de dos strings, conecte el primer conectador de enchufe de CC preparado a la entrada B. De este modo, se activa el fusible de string.
- El led verde está encendido o parpadea, no suena ninguna señal acústica y en la pantalla no se muestra ningún mensaje de error. El fusible de string está activado y se pueden conectar los restantes conectadores de enchufe de CC.
- Compruebe que la tensión de entrada de CC sea igual o superior a 188 V.
- Asegúrese de que los conectadores de enchufe de CC no estén conectados con polarización inversa.
- Si la tensión de entrada de CC es suficiente y los conectadores de enchufe de CC están correctamente conectados, póngase en contacto con el servicio técnicoContacto .
- No desconecte en ningún caso el ESS o los conectadores de enchufe de CC. De este modo evitará que se produzca un arco voltaico que pueda causar lesiones y provocar un incendio.
- Interrumpa los trabajos en el inversor y espera a que anochezca y deje de sonar la señal acústica.
- Si desea abandonar la planta para continuar cuando no haya luz, instale primero una protección contra contacto (por ejemplo, un vallado) y proteja el inversor contra la humedad (por ejemplo, cubriéndolo con una lona).
- Espere a que no haya luz para retirar el ESS y todos los conectadores de enchufe de CC, y corrija la conexión.
- Póngase en contacto con el servicio técnico Contacto.

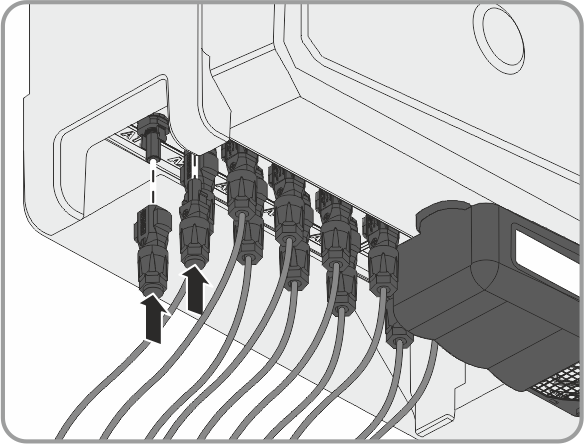

- Conecte los restantes conectadores de enchufe de CC preparados a la entrada A.
- Compruebe que todos los conectadores de enchufe de CC estén firmemente colocados.
- No inserte directamente los selladores en las entradas de CC del inversor.

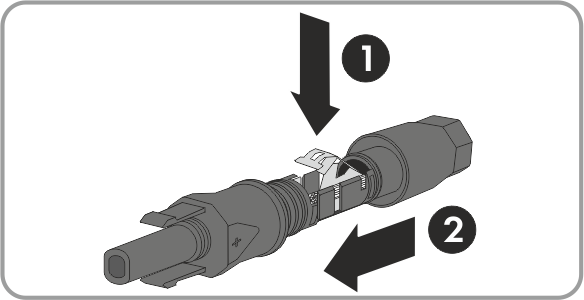

- Presione hacia abajo la abrazadera de los conectadores de enchufe de CC que no se utilicen y deslice la tuerca de unión hasta la rosca.

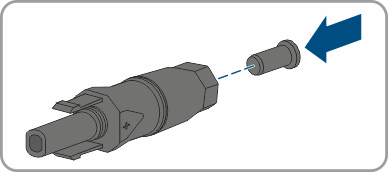

- Introduzca el sellador en el conectador de enchufe de CC.

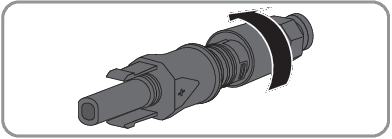

- Apriete el conectador de CC (par de apriete: 2 Nm).

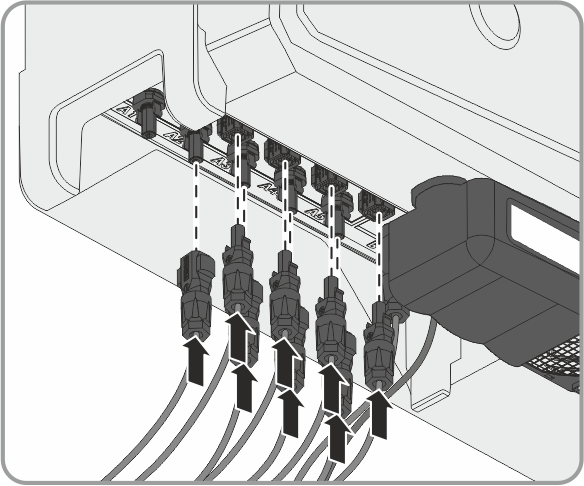

- Inserte los conectadores de enchufe de CC con selladores en las entradas de CC del inversor.
- Los conectadores de enchufe de CC encajan de manera audible.
- Extraiga el ESS.
ADVERTENCIA
Peligro de incendio por falta de reconocimiento de corrientes inversas
El fusible electrónico de string controla el generador fotovoltaico y lo protege frente a las peligrosas corrientes inversas que pueden provocar un incendio. Para activar el fusible electrónico de string, al conectar la corriente continua tenga en cuenta lo siguiente:
Si el conectador de enchufe de CC está equipado con un cable de CC con la polaridad equivocada, es necesario volver a preparar el conectador de enchufe de CC. El cable de CC debe tener siempre la misma polaridad que el conectador de enchufe de CC.
¿Tras un tiempo de espera mínimo de 60 segundos, la pantalla no muestra ningún dato y tampoco suena una señal acústica?
Probablemente el inversor esté averiado.
¿Suena una señal acústica y en la pantalla aparece un mensaje de error con el número de evento 4001?
El inversor pone en cortocircuito el generador fotovoltaico para evitar corrientes inversas a través de strings individuales. El generador fotovoltaico y el inversor se encuentran en un estado seguro.
¿Suena una señal acústica y en la pantalla aparece un mensaje de error con el número de evento 6313 o 8201?
PRECAUCIÓN
Daños en el inversor debido a la penetración de humedad
El inversor solo es hermético si todas las entradas de CC que no se utilizan están cerradas con conectadores de enchufe de CC y con selladores.
- La pantalla se apaga.
