Undvika osymmetrisk last
Krav från "Forum för nätteknik/nätdrift (FNN) inom den tyska branschorganisationen för elektroteknik, elektronik och informationsteknik“
I Tyskland måste kraven på symmetri och övervakning av inmatningseffekt uppfyllas enligt FNN:s tekniska anvisning "Anslutning och drift av batterilagringssystem i lågspänningsnät" när SMA Energy System Home används. Aktuell information och tillverkarintyg hittar du på nedladdningssidan på www.SMA-Solar.com. Följande krav ställs:
I dessa system måste den enfasiga batteriväxelriktaren vara ansluten till samma fas som en enfasig solcellsväxelriktare matar in på. Om alla anslutna solcellsväxelriktare är trefasiga kan batteriväxelriktaren anslutas till valfri fas.
Enfasiga produktionsenheter, batterilager och laddare ska alltid anslutas till en och samma fas. Om flera laddstationer ansluts är det viktigt att fas L1 fördelas jämnt över de tre fasledarna.
Kraven i FNN:s tekniska anvisning "Anslutning och drift av batterilagringssystem i lågspänningsnät" påverkar batteriväxelriktarens urladdning. I system med en batteriväxelriktare och enfasiga solcellsväxelriktare får inmatningseffekten för alla växelriktare minus förbrukad effekt inte vara högre än 4,6 kVA per fas. Därför reducerar SMA:s lagringssystem batteriväxelriktarens maximala urladdningseffekt om det behövs.
Tillämpningsexempel
I följande exempel visas batteriväxelriktaren Sunny Island. Sunny Boy Storage måste anslutas på samma sätt.

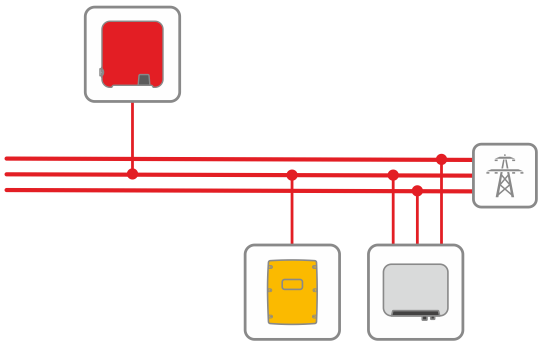

Exempel 1: Alla solcellsväxelriktare är enfasiga och matar in osymmetriskt (Sunny Boy). Solcellsväxelriktarna är anslutna till en fas. Den enfasiga batteriväxelriktaren måste vara ansluten till den fas som solcellsväxelriktarna matar in på. Laddstationen (SMA EV Charger) måste vara ansluten med L1 till den fas som solcellsväxelriktarna matar in på. |
|

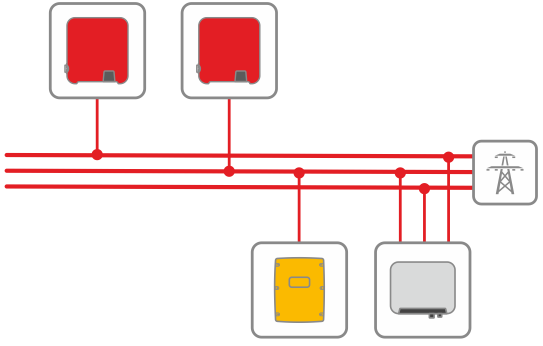

Exempel 2: Alla solcellsväxelriktare är enfasiga och matar in osymmetriskt (Sunny Boy). Solcellsväxelriktare är anslutna till två faser. Den enfasiga batteriväxelriktaren måste vara ansluten till en fas som en enfasig solcellsväxelriktare matar in på. TIPS: Anslut batteriväxelriktaren till den fas där minst solel matas in på. På så sätt utökar du regleringsintervallet för optimering av egenförbrukningen. Laddstationen måste anslutas med L1 till den fas som batteriväxelriktaren är ansluten till. |
|

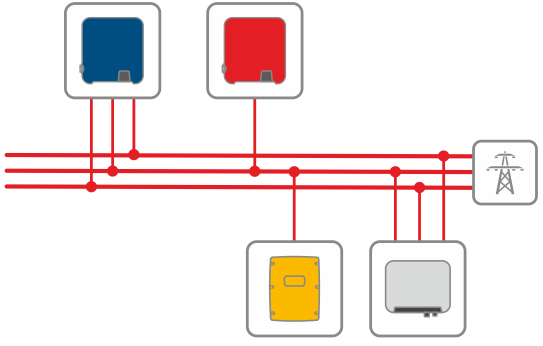

Exempel 3: Alla solcellsväxelriktare är enfasiga och matar in osymmetriskt (Sunny Boy). Till varje fas är en solcellsväxelriktare ansluten. Den enfasiga batteriväxelriktaren kan anslutas till valfri fas. TIPS: Anslut batteriväxelriktaren till den fas där minst solel matas in på. På så sätt utökar du regleringsintervallet för optimering av egenförbrukningen. Laddstationen måste anslutas med L1 till den fas som batteriväxelriktaren är ansluten till. |
|

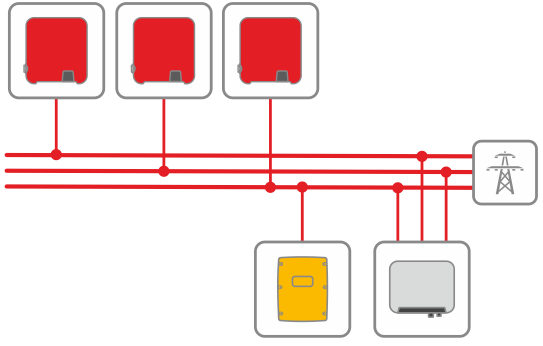

Exempel 4: Alla solcellsväxelriktare är trefasiga och matar in symmetriskt (Sunny Tripower). Den enfasiga batteriväxelriktaren kan anslutas till valfri fas. Laddstationen måste anslutas med L1 till den fas som batteriväxelriktaren är ansluten till. |
|

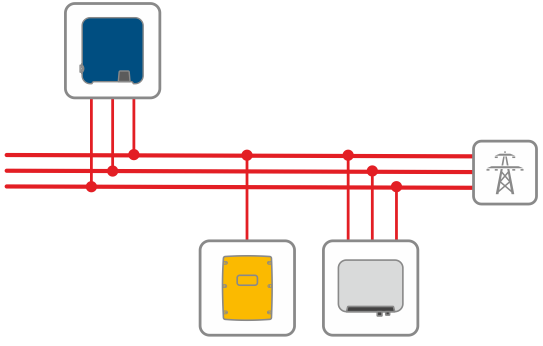

Exempel 5: Solcellsanläggningen består av trefasiga solcellsväxelriktare (Sunny Tripower) och enfasiga solcellsväxelriktare (Sunny Boy). Solcellsanläggningen matar in osymmetriskt. Den enfasiga batteriväxelriktaren måste vara ansluten till en fas som en enfasig solcellsväxelriktare matar in på. OBSERVERA: Batteriväxelriktaren kan inte påbörja urladdningen av batteriet förrän inmatningen på batteriväxelriktarens fas har sjunkit under 4,6 kVA i inmatningspunkten. Laddstationen måste vara ansluten med L1 till den fas som de enfasiga solcellsväxelriktarna matar in på. |
|
Använda Sunny Home Manager eller SMA Energy Meter
För att SMA:s enfasiga lagringssystem ska kunna övervaka begränsningen av inmatningseffekt måste Sunny Home Manager 2.0 eller SMA Energy Meter användas. Det här är de enda enheterna som kan mäta den fasspecifika inmatningseffekten. En sådan mätning behövs för begränsningen till 4,6 kVA.
Vid användning av trefasiga solcellsväxelriktare i enfasiga eller trefasiga lagringssystem behöver också Sunny Home Manager 2.0 eller SMA Energy Meter användas, då dessa enheter kan leverera mätvärdena med den upplösning som krävs.
