安裝產品。

危險

接觸通電纜線會由於觸電而導致生命危險

交流電纜和直流電纜上存在高電壓。接觸通電纜線會導致觸電，因而導致死亡或致命傷害。

  1. 切勿接觸非絕緣的零件或纜線。
  2. 斷開交流斷路器，並將其鎖定，以防重新連接。
  3. 透過外部･DC･負載斷開開關･(例如，透過包含負載斷開開關的光伏接線)･將光伏陣列與逆變器斷開連接。關閉並確保直流負載斷開開關不重新連接。
  4. 確保所有即將連接的纜線都已切斷電源。
  5. 進行本產品的全部作業時，穿戴適當的個人防護設備。

小心

本產品的重量可能造成人身傷害

如果在搬運或安裝過程中未妥善提起或掉落本產品，可能會造成人身傷害。

  1. 小心搬運並提起本產品。考量本產品的重量。
  2. 進行本產品的全部作業時，穿戴適當的個人防護設備。
  3. 使用把手或起重設備搬運本產品。考量本產品的重量。
  4. 使用把手搬運時，使用提供的全部把手。
  5. 切勿使用把手做為起重設備･(例如皮帶、繩索、鏈條)･的固定點。將吊環螺栓插入本產品頂部提供的螺紋中，以連接起重系統。

要求：

  • 安裝和連接準備 。

程序：

    4920525964
  1. 在左側和右側將搬運手把盡可能地擰入螺紋孔內，直到它們與機箱齊平為止。在進行此操作時，請確保搬運手把被完全垂直地擰入到螺紋孔中。如果搬運手把未被垂直地擰入，可能會導致以後難以擰出，甚至無法擰出，並且會損壞螺紋孔，以致于無法再將搬運手把擰入。
    2. 4920526348
  2. 將螺絲刀插入搬運手把的孔中，然後將螺絲刀旋轉 90°。這可確保搬運手把可靠地鎖緊。
  3. 若要透過起重機將產品掛到安裝支架上，則將吊環螺栓分別旋入產品頂部的螺紋孔內，然後將起重機連接至這些吊環螺栓內。起重機必須能承受產品的重量。
    4. 11114203788
  4. 從機箱蓋卸除蓋子。
    5. 11114204172
  5. 卸下機箱蓋上的螺栓（六角螺栓，AF8），然後卸下機箱蓋。
  6. 將蓋子、帶密封件的螺釘、帶密封件的墊圈與機箱蓋放置在一旁並妥善保管。
    7. 11209431052

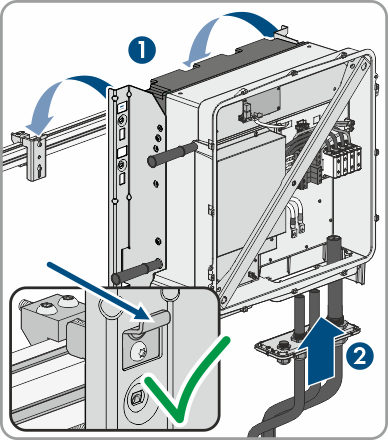

  7. 將產品掛在安裝支架上。要做到這一點，請將產品移到線纜和連接板上方位置，讓線纜能從開口處凸出至產品內，且連接板位於開口處下方。支架必須從上開口凸出。
  8. 根據相應的端子對準線纜，如有需要可裁短線纜。
    9. 4144033932

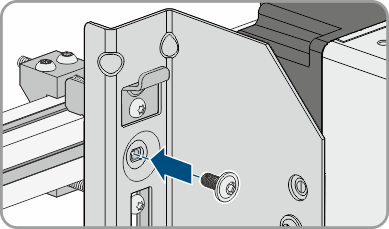

  9. 在安裝支架的左右側各用一個螺釘固定產品（M8x16、TX40，12 Nm ± 2 Nm）。
    10. 4920526732
  10. 從螺紋孔內拆下所有 4 個搬運手把。必要時在搬運手把的孔內旋入一把螺絲刀，然後利用螺絲刀將搬運手把拆下。
    11. 5507826828

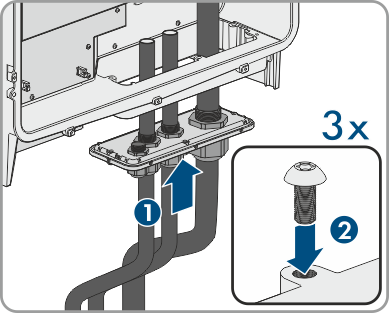

  11. 使用三個螺釘將連接板固定在機殼上（M8x70、TX40，扭矩：8 Nm ± .5 Nm）。
