連接直流電纜
注意
運行期間的直流側接地故障會導致產品損壞
由於產品採用無變壓器拓撲結構，因此，運行期間出現直流側接地故障可能會造成無法修復的受損情況。由於直流安裝故障或損壞而造成的產品受損情況不在保修範圍內。本產品配備了一個保護裝置，用於在啟動過程中檢查是否存在接地故障。本產品在運行過程中不受保護。
- 確保正確執行了直流安裝作業，而且在運行過程中未發生接地故障。
要求：
根據設計，必須使用一個或兩個光伏匯流箱。
在光伏逆變器和光伏模組之間，必須有一個外部直流負載斷路開關（例如，包括負載斷路開關的光伏匯流箱）
直流電纜必須已被整合到產品中。
其他所需材料（不包括在供貨範圍內）：
用於連接 1 個光伏匯流箱：2 個端子連接片（法蘭孔：M10 或 M12，截面積：適用於所使用的直流電纜）
用於連接 2 個光伏匯流箱：4 個端子連接片（法蘭孔：M10 或 M12，截面積：適用於所使用的直流電纜）
擦拭布
乙醇清潔劑
壓接工具
程序：
- 確認直流電纜無電壓。
- 拆除直流電纜線。

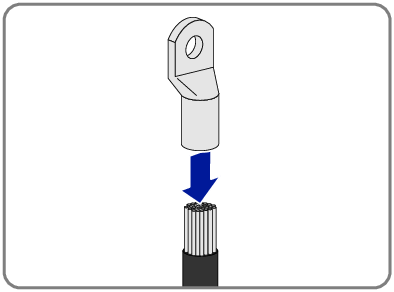

- 在直流導線裝上端子連接片。
- 從產品拆卸所有線纜殘餘物。
- 從產品上拆卸預留的直流電纜固定裝置。
- 使用乾淨的布和乙醇清潔劑清潔所有端子連接片的接觸面，且請勿清潔後觸摸接觸面。

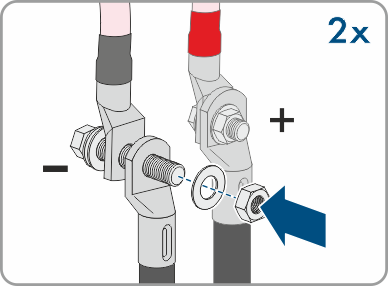

- 互相連接直流電纜。為此，從後方將螺釘和墊圈組件 (M10x40) 穿過端子連接片的圓孔，並從前方用墊圈 (M10) 和六角螺母（SW16，扭矩：24 Nm ± 2 Nm）將其擰緊。確認極性正確。

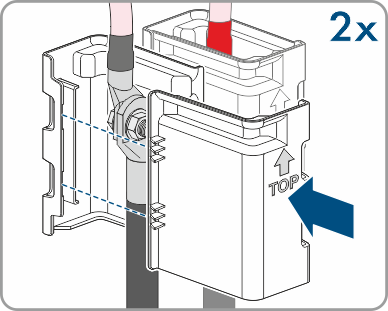

- 將觸摸保護元件放在端子連接片周圍，並將其插在一起，直到聽到喀噠聲。
