拆卸產品


若要在產品使用壽命結束時完全停用,請按照以下說明拆卸產品。

小心

本產品的重量可能造成人身傷害

如果在搬運或安裝過程中未妥善提起或掉落本產品,可能會造成人身傷害。

  1. 小心搬運並提起本產品。考量本產品的重量。
  2. 進行本產品的全部作業時,穿戴適當的個人防護設備。
  3. 使用把手或起重設備搬運本產品。考量本產品的重量。
  4. 使用把手搬運時,使用提供的全部把手。
  5. 切勿使用把手做為起重設備・(例如皮帶、繩索、鏈條)・的固定點。將吊環螺栓插入本產品頂部提供的螺紋中,以連接起重系統。

要求:

  • 產品已經切斷所有連接。

  • 必須備妥原始包裝或適合產品重量和尺寸的包裝。

  • 必須備妥一塊棧板。

  • 必須備妥用於將包裝物固定在棧板上的安裝材料(如:捆綁帶)。

  • 所有搬運手把均就定位。

程序:

    4904803084

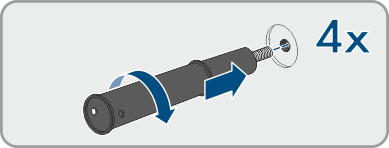

  1. 在左側和右側將搬運手把盡可能地擰入螺紋孔內,直到它們與機箱齊平為止。在進行此操作時,請確保搬運手把被完全垂直地擰入到螺紋孔中。如果搬運手把未被垂直地擰入,可能會導致以後難以擰出,甚至無法擰出。螺紋孔可能因此損壞,導致無法再將搬運手把擰入。
  2. 4904803468

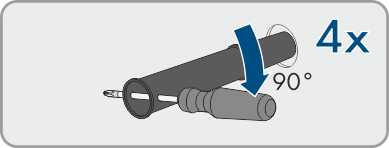

  3. 將螺絲刀插入搬運手把的孔中,然後將螺絲刀旋轉 90°。這可確保搬運手把可靠地鎖緊。
  4. 若要透過起重機將產品從安裝支架吊起,請將吊環螺栓分別旋入產品頂部的螺紋孔內,然後將起重機連接至這些吊環螺栓內。起重機必須能承受產品的重量。
  5. 9366891020

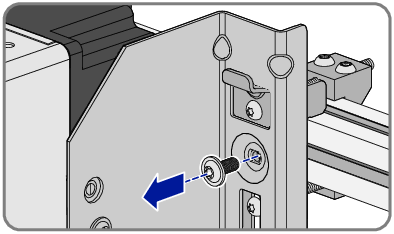

  6. 擰開用來將產品固定在左右兩側安裝支架上的螺釘 (TX40)。
  7. 4904080396

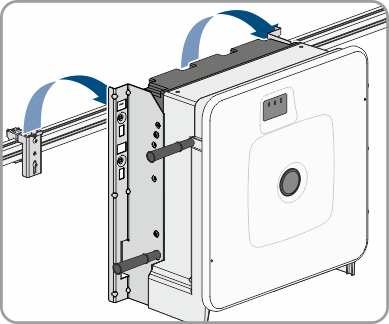

  8. 向上移動產品,將其從安裝支架的安裝吊耳取出。
  9. 4920554252

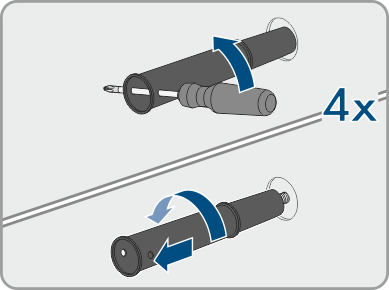

  10. 從螺紋孔內拆下所有 4 個搬運手把。必要時在搬運手把的孔內旋入一把螺絲刀,然後利用螺絲刀將搬運手把拆下。
  11. 如果要存放或運輸產品:請對產品和牆面安裝支架進行包裝。為此,請使用原始包裝或適合產品重量和尺寸的包裝,並使用彈力帶將包裝物固定在棧板上。
  12. 如有需要可廢棄處理產品--- FEHLENDER LINK ---。
