安裝和連接準備

危險

接觸通電纜線會由於觸電而導致生命危險

交流電纜和直流電纜上存在高電壓。接觸通電纜線會導致觸電，因而導致死亡或致命傷害。

  1. 切勿接觸非絕緣的零件或纜線。
  2. 斷開交流斷路器，並將其鎖定，以防重新連接。
  3. 透過外部･DC･負載斷開開關･(例如，透過包含負載斷開開關的光伏接線)･將光伏陣列與逆變器斷開連接。關閉並確保直流負載斷開開關不重新連接。
  4. 確保所有即將連接的纜線都已切斷電源。
  5. 進行本產品的全部作業時，穿戴適當的個人防護設備。

程序：

  1. 標出安裝支架的位置。
    2. 4423257100

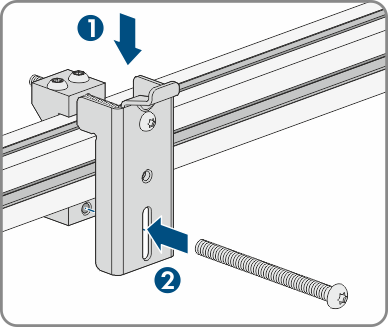

  2. 將每個安裝支架都鉤在型材導軌上，並插入螺釘 (M8x105)。
  3. 用手擰緊每個安裝支架的所有四個螺釘 (TX40)。
  4. 透過鉤住安裝模板，確保安裝支架的位置正確。如果位置不正確，請將安裝支架移到正確位置。
  5. 擰緊每個安裝支架的所有四個螺釘（TX40，扭矩：12 Nm ± 2 Nm）。
  6. 將安裝模板夾入安裝支架。
  7. 透過安裝模板來對齊線纜，如有需要可以裁短線纜。考量 400 mm 的產品深度。
    8. 5085863308

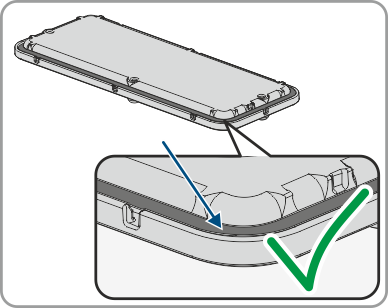

  8. 確保密封件位於連接板上且未損壞。
  9. 將線纜固定頭的旋轉螺母套到線纜上。
    10. 4497888524

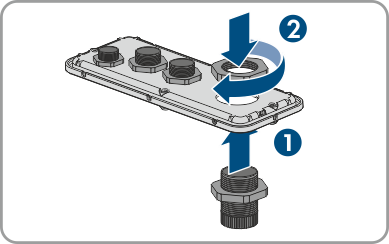

  10. 將線纜固定頭安裝至連接板。
    11. 4497888908

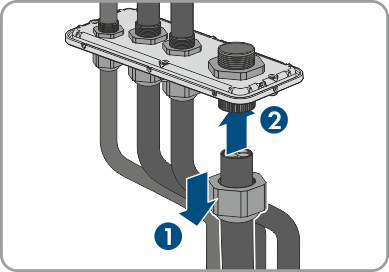

  11. 將線纜穿過連接板的線纜固定頭，並透過安裝模板來對齊連接板。
  12. 移除安裝模板。
  13. 安裝產品 。

    另請參閱:

    重心
    安裝產品。
