取付けの条件
設置場所に必要な条件：
警告
火災または爆発による致死事故の危険
当社は細心の注意をもって設計しておりますが、いかなる電気機器にも火災の危険はあります。致死事故や重傷を招くおそれがあります。
- 高可燃性物質や可燃性ガスが保管してある場所には、本製品を設置しないでください。
- 爆発の危険がある場所には、本製品を設置しないでください。
必要条件:
-
パワーコンディショナを生活エリアに設置しないでください。
-
設置場所は直射日光にさらされていてもかまいません。ただし、本製品は高温による加熱を避けるために、電力出力を低減する場合があります。
-
すべての環境条件を満たしていなければいけません( > 仕様一覧)。
-
取り付けにはレールが2本以上必要です。
-
レールを取り付ける架台の支持面は堅く平らである必要があります（コンクリートなど）。適切な場所に取り付けないと、保守作業に支障を来たすおそれがあります。
プロファイルレールの要件:
-
プロファイルレールは、荷重と、太陽光発電システムのパワーコンディショナの位置・向きに応じて敷設してください。必要に応じて、プロファイルレールの補強を要する場合もあります。
-
プロファイルレールの距離は、取付金具の部品に設けられている穴の距離に合わせてください。
-
レールは、取付金具の把持範囲に合わせて設計されている必要があります。

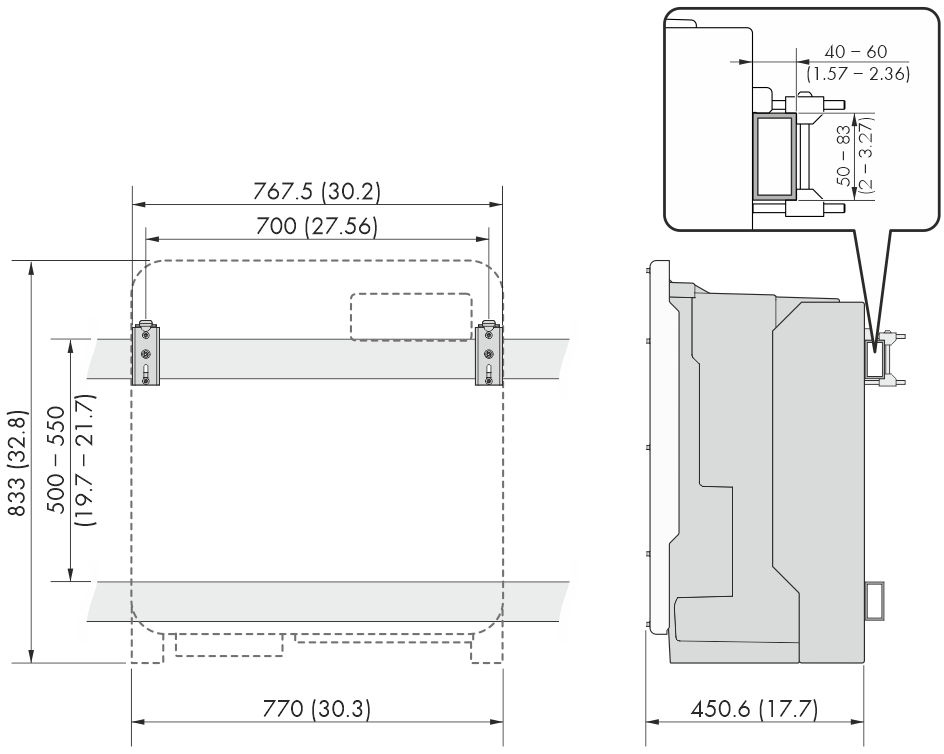

プロファイルレールと取付金具のクランプ面の寸法 (単位: mm (in))
主要部:

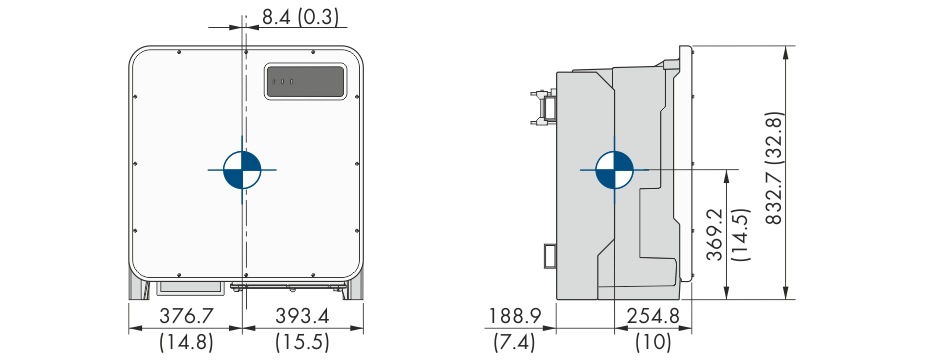

製品主要部の寸法（単位：mm（in））
正しい取付位置と誤った取付位置：
-
製品は許容される位置に取り付ける必要があります。正しく取り付けることによって、湿気の侵入を防ぎます。
-
LED信号が問題なく視認できるように、製品を取り付ける必要があります。
正しい取付位置と誤った取付位置
推奨間隔：
-
壁面や別のパワーコンディショナ、または他の装置との推奨間隔を守ってください。

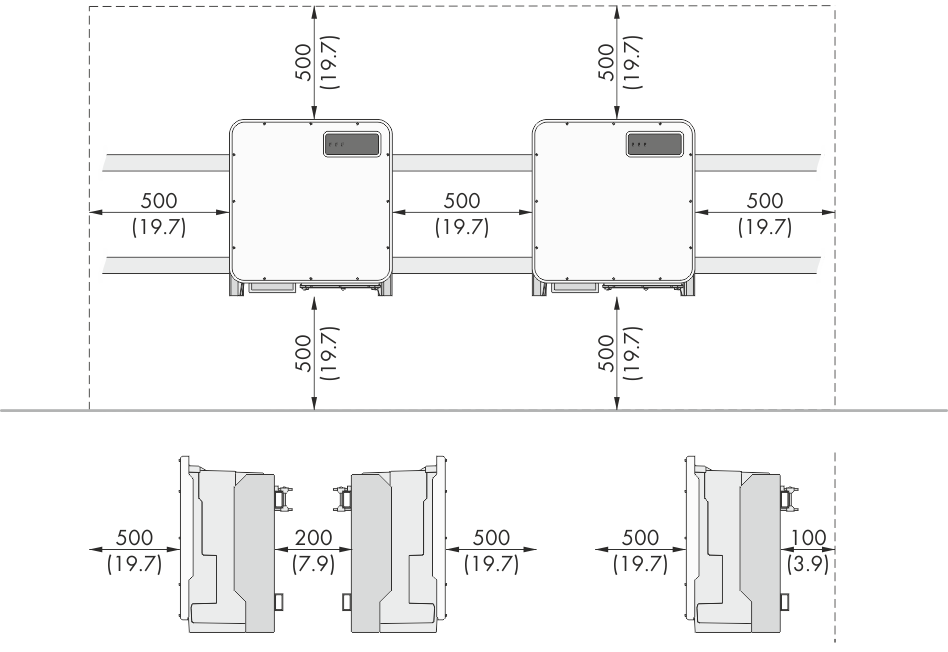

推奨間隔（寸法の単位：mm）
