A PV-modulok csatlakoztatása


Szakember

FIGYELEM

Az inverter károsodása üzem közben bekövetkező DC-oldali földzárlat miatt

Az üzem közben bekövetkező DC-oldali földzárlatok helyrehozhatatlan károkhoz vezethetnek a termék transzformátor nélküli topológiája miatt. A garancia nem fedezi azokat a károkat, amelyek hibás vagy helytelen DC-telepítés miatt keletkeznek a termékben. A termék olyan védőszerkezettel van ellátva, amely kizárólag az indítási folyamat közben ellenőrzi, hogy van-e földzárlat. Üzem közben nincs védve a termék.

  1. Győződjön meg arról, hogy a DC-telepítés megfelelő volt és üzem közben nem léphet fel földzárlat.

Az egyenáramú kábellel szembeni követelmények:

  • Alumínium vagy réz kábeleket használjon.

  • Kábel keresztmetszete 1-PV csatlakozódoboz csatlakoztatása esetén: 95 mm² – 300 mm²

  • Maximális kábelkeresztmetszet 2 PV-csatlakozódoboz csatlakoztatása esetén: 95 mm² – 185 mm²

  • Külső átmérő 1 PV-csatlakozódoboz csatlakoztatása esetén: 18 mm – 25 mm

  • Külső átmérő 2 PV-csatlakozódoboz csatlakoztatása esetén: 12 mm – 20 mm

  • A kábelekre szereljen megfelelő kábelpapucsokat az inverterben való egyenáramú csatlakoztatáshoz. Az inverterben található egyenáramú kábelek ónozott réz kábelpapucsokkal vannak ellátva.

Feltételek:

  • A kiviteltől függően 1 vagy 2 PV-csatlakozódoboznak kell lennie.

  • A PV-inverter és a PV-modulok között egy külső DC leválasztóberendezésnek kell lennie (pl. szakaszolókapcsolóval rendelkező PV-csatlakozódoboz).

  • Az egyenáramú kábelek be vannak vezetve a termékbe.

Kiegészítésként szükséges anyag (nem tartalmazza a csomag):

  • 2 vagy 4 kábelpapucs (karimanyílás: M10, keresztmetszet: az egyenáramú kábelnek megfelelően)

  • Tiszta kendő

  • Etanolos tisztító

  • Préselő szerszám

Az egyenáramú csatlakoztatás áttekintése:

4904669196

1 PV-csatlakozódoboz vagy 2 PV-csatlakozódoboz csatlakoztatására szolgáló egyenáramú csatlakoztatás áttekintése

Pozíció

Megnevezés

A

Ónozott réz kábelpapucsos DC-kábel (a termékbe beépítve)

B

Kombinált hatlapfejű csavar, M10x40 (16-os)

C

Alátét, M10

D

Hatlapú anya, M10

E

DC-kábel kábelpapuccsal (az ügyfél biztosítja)

Eljárás:

  1. Biztosítsa, hogy a DC-kábel feszültségmentes legyen.
  2. Csupaszítsa le a DC-kábelt.
  3. 4145117452

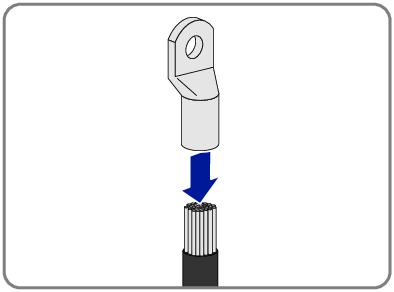

  4. Lássa el kábelpapucsokkal a DC-vezetőket.
  5. Távolítsa el a termékből a kábelmaradékokat.
  6. Távolítsa el a termékben előszerelt DC-kábelek rögzítését.
  7. Tisztítsa meg az összes kábelpapucs érintkezési felületét egy tiszta kendővel és etanol tisztítóval, és a tisztítás után ne érjen többet hozzá.
  8. 4145491468

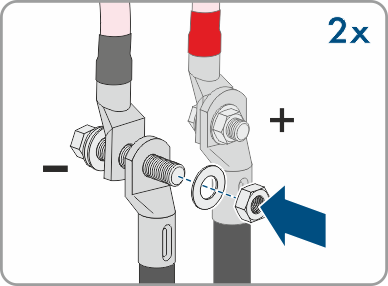

  9. Kösse össze egymással a DC-kábeleket. Ehhez vezesse a kombinált csavarokat (M10x40) hátulról a kábelpapucsok kerek nyílásain keresztül, húzza meg őket elölről az alátéttel (M10) és a hatlapfejű csavarral (16-os kulcsnyílás, forgatónyomaték: 24 Nm ± 2 Nm). Ennek során figyeljen a helyes polaritásra.
  10. 4145546124

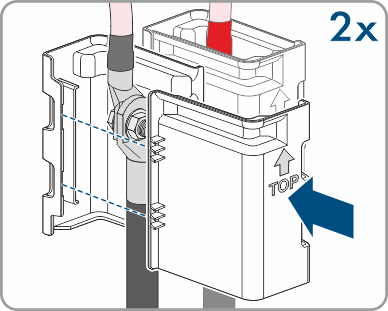

  11. Helyezze az érintésvédelmi elemeket a kábelpapucsokra, és nyomja össze őket, amíg hallhatóan bekattannak.
  12. Húzza meg feszesen a tömszelencékhez tartozó hollandi anyákat.
