Requisiti di sistema per l'immissione zero
I seguenti componenti hardware devono essere presenti su un impianto FV esistente con accumulatore in caso di immissione zero:
Utilizzo dell'inverter FV esistente. A tal fin è possibile utilizzare un qualsiasi inverter FV.
Contattore aggiuntivo per la regolazione dell’inverter FV
Sunny Island x.0H (a partire dalla versione firmware 3.30.12.R). A tal fine è opportuno assicurarsi che la potenza CA massima dell'inverter FV risulti inferiore o al massimo pari alla potenza nominale dell'inverter con batteria utilizzato.
Accumulatore compatibile
SMA Energy Meter (EMETER-20) / SMA Energy Meter CT (EM-1CT63A-21, EM-3CT63A-21) o Sunny Home Manager 2.0 (a partire dalla versione firmware 2.6.6.R)
Nota: SMA Energy Meter serve per visualizzare dati dell'impianto in caso di inverter FV di altri produttori.
Per caricare un veicolo elettrico con energia solare è necessario ampliare l'impianto con SMA eCharger (vedere le istruzioni del prodotto).
Procedere alle configurazioni dei parametri in base ai componenti ( > Impostazioni dei valori di misurazione nel punto di connessione alla rete).
Installazione di un contattore per la regolazione dell'inverter FV
Su Sunny Island è integrato un relè multifunzione che è in grado di attivare e disinserire l'inverter FV mediante un contattore. Il contattore deve essere installato.

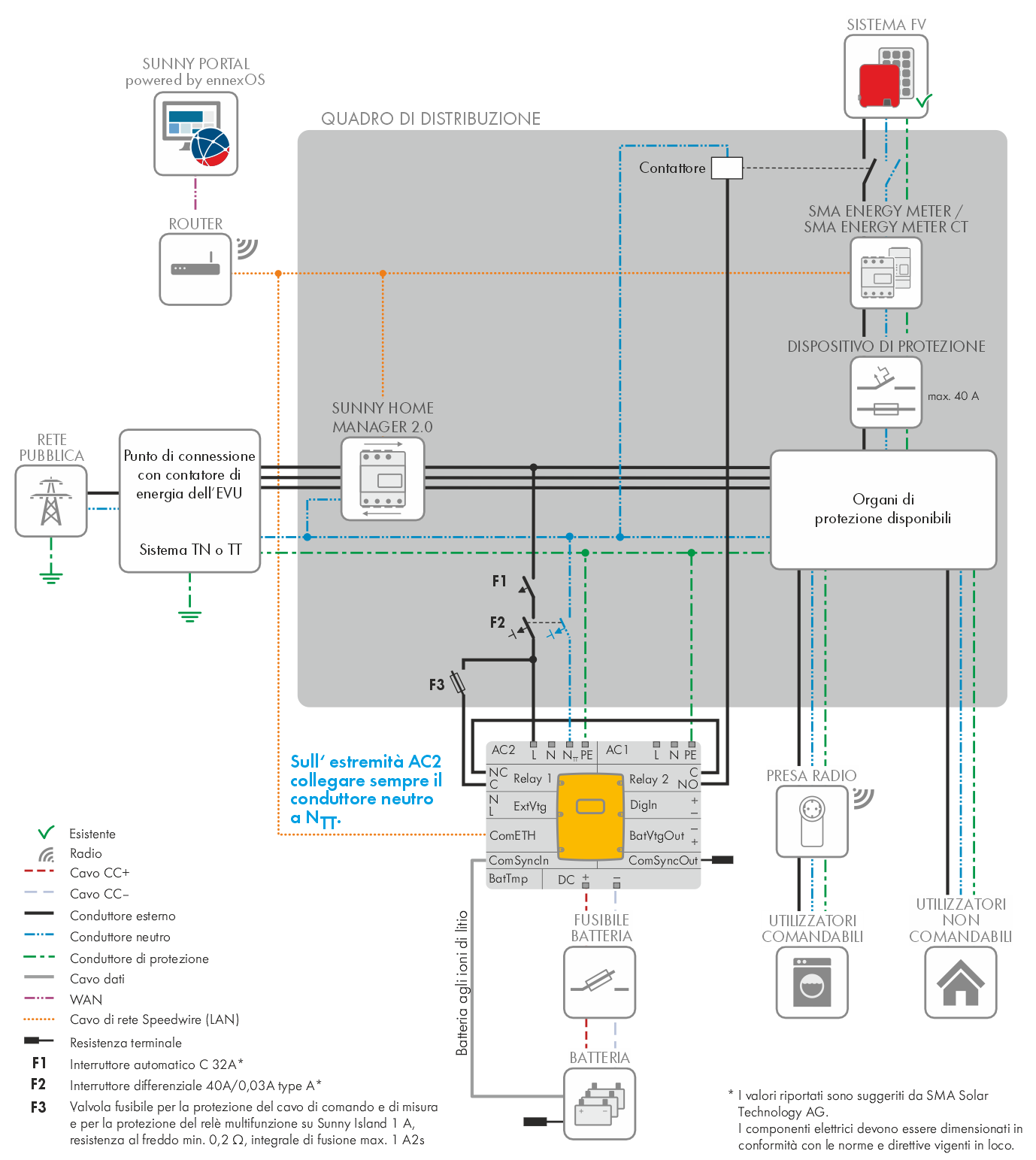

Panoramica dei collegamenti per l'impianto con la soluzione 3
Requisiti per le installazioni aggiuntive:
Contattore con 2 contatti di chiusura: 230 VAC, 32 A, 2 x S
Il contattore deve essere collegato ai collegamenti Relè 1 e Relè 2 su Sunny Island. Quindi i contatti C e NC nonché C e NO vengono collegati in serie. Per informazioni relative ai requisiti dei cavi e alla procedura durante l'installazione vedere le istruzioni del prodotto.
Requisiti per un sistema monofase con Sunny Island:
Un sistema monofase con Sunny Island viene utilizzato solo per ottimizzare l'autoconsumo e non come sistema di alimentazione di riserva.
Modifica dei parametri sull’interfaccia utente dell’inverter con batteria
Modifica dei parametri per i limiti di commutazione
Affinché Sunny Island possa regolare in maniera affidabile l'inverter FV, è necessario impostare i seguenti parametri nel gruppo di parametri Apparecchio > Eliminazione del carico 1 sull'interfaccia utente di Sunny Island.
Disinserzione dell'inverter FV: per il Relè 1 Valore limite stato di carica della batteria per arresto eliminazione del carico 1: 85% dello stato di carica
Collegamento dell'inverter FV: per il Relè 1 Valore limite stato di carica della batteria per avvio eliminazione del carico 1: 75% dello stato di carica
Il Relè 2 viene chiuso quando Sunny Island è in funzione.
Il Relè 2 viene aperto quando Sunny Island è disattivato, viene impostato l'arresto oppure viene visualizzato un errore.
Modifica del record di dati nazionali
Occorre selezionare il record di dati nazionali aggiornato per l'impianto. Pertanto il sistema deve essere configurato come un sistema OnGrid con autoconsumo.
La procedura per modificare le impostazioni sull'interfaccia utente di Sunny Island è riportata nelle istruzioni del prodotto.
Guasto di comunicazione tra Sunny Island e Energy Meter o Sunny Home Manager 2.0
Se la comunicazione tra Sunny Island e SMA Energy Meter o Sunny Home Manager 2.0 viene interrotta, Sunny Island si ferma dopo un certo tempo ed entrambi i relè multifunzione passano allo stato di riposo. Di conseguenza, anche il funzionamento dell'inverter FV viene interrotto.
Il tempo per il rilevamento di un'interruzione della comunicazione può essere impostato nel gruppo di parametri Controllo impianto ed apparecchiature tramite il parametro Timeout di comunicazione Energy Meter nel punto di connessione alla rete (da 1 a 30 secondi; impostazione di fabbrica: 2 secondi).
