Requisitos del sistema para la inyección cero
Una planta fotovoltaica ya existente con sistema de batería y de inyección cero debe contar con los siguientes componentes de hardware:
Utilización del inversor fotovoltaico existente. Puede utilizarse el inversor fotovoltaico que se desee.
Contactor adicional para regular el inversor fotovoltaico
Sunny Island x.0H (a partir de la versión de firmware 3.30.12.R). Debe tenerse en cuenta que la potencia de CA máxima del inversor fotovoltaico debe ser inferior o, como máximo, igual que la potencia nominal del inversor de batería utilizado.
Sistema de batería compatible
SMA Energy Meter (EMETER-20) / SMA Energy Meter CT (EM-1CT63A-21, EM-3CT63A-21) o Sunny Home Manager 2.0 (a partir de la versión de firmware 2.6.6.R)
Indicación: El SMA Energy Meter sirve para la visualización de los datos de la planta, en el caso de inversores fotovoltaicos de fabricantes terceros.
Para cargar un vehículo eléctrico con energía solar, debe ampliar la planta con el SMA eCharger (véanse las instrucciones del producto).
Proceda a ajustar los parámetros dependiendo de los componentes ( > Ajuste los valores de medición en el punto de conexión a la red).
Instalación de un contactor para regular el inversor fotovoltaico
En el Sunny Island hay integrado un relé multifunción que puede conectar y desconectar el inversor fotovoltaico a través de un contactor. El contactor debe instalarse de forma adicional.

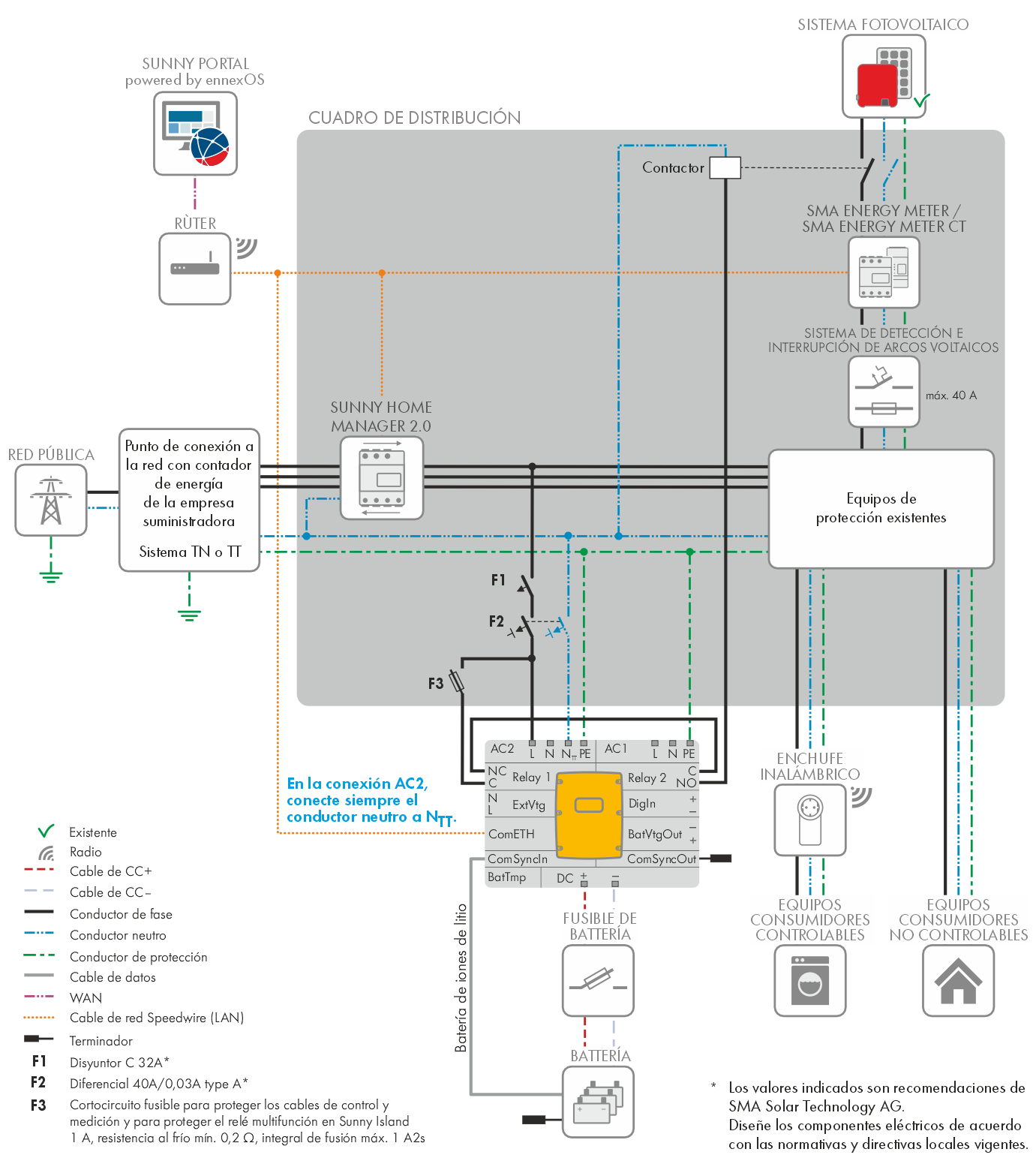

Esquema de interconexión de la planta con la solución 3
Requisitos de las instalaciones adicionales:
Contactor con 2 dispositivos cerradores: 230 VAC, 32 A, 2 x S
En contactor debe conectarse a las conexiones Relais 1 y Relais 2 en Sunny Island. Los contactos C y NC y C y NO se utilizan en la conexión en serie. Encontrará la información sobre los requisitos del cableado y sobre el procedimiento de instalación en las instrucciones del producto.
Requisito para un sistema monofásico con Sunny Island:
Un sistema monofásico con un Sunny Island solo se utiliza para la optimización del autoconsumo, no como sistema eléctrico de repuesto.
Ajuste de los parámetros en la interfaz de usuario del inversor de batería
Ajuste de los parámetros para los límites de conmutación
Para que el Sunny Island pueda regular con fiabilidad el inversor fotovoltaico, es necesario ajustar los siguientes parámetros en el grupo de parámetros Equipo > Deslastre de carga 1 en la interfaz de usuario del Sunny Island.
Desconexión del inversor fotovoltaico: para el relé 1 Valor lím. carga bat. p. parada despr. carga 1: 85 % del estado de carga
Conexión del inversor fotovoltaico: para el relé 1 Valor lím. carga bat. p. inicio despr. carga 1: 75 % del estado de carga
El relé 2 se cierra cuando el Sunny Island está en funcionamiento.
El relé 2 se abre si el Sunny Island está apagado, en posición de parada o indica un error.
Ajuste del registro de datos nacionales
Debe seleccionarse el registro de datos nacionales actual de la planta. La planta debe estar configurada como planta OnGrid con autoconsumo.
Encontrará el procedimiento para modificar la configuración en la interfaz de usuario del Sunny Island en las instrucciones del producto.
Fallo de comunicación entre Sunny Island y Energy Meter o Sunny Home Manager 2.0
Si se interrumpe la comunicación entre el Sunny Island y el SMA Energy Meter o el Sunny Home Manager 2.0, el Sunny Island se detiene tras un tiempo determinado y los dos relés multifunción entran en estado de reposo. En consecuencia, el funcionamiento del inversor fotovoltaico también se interrumpe.
El tiempo para detectar una interrupción de la comunicación se puede ajustar en el grupo de parámetros Control de equipos e instalaciones a través del parámetro del equipo Tiempo de espera de comunicación de registro de valores de medición de Energy Meter en el punto de conexión a la red (de 1 a 30 segundos; ajuste de fábrica: 2 segundos).
