Systemanforderungen für die Nulleinspeisung
Folgende Hardware-Komponenten müssen in einer bestehenden PV-Anlage mit Speicher bei Nulleinspeisung vorhanden sein:
Verwendung des vorhandenen PV-Wechselrichters. Dabei kann ein beliebiger PV-Wechselrichter verwendet werden.
Zusätzliches Schütz zur Regelung des PV-Wechselrichters
Sunny Island x.0H (ab Firmware-Version 3.30.12.R). Dabei muss beachtet werden, dass die maximale AC-Leistung des PV-Wechselrichters kleiner oder maximal gleich der Nennleistung des verwendeten Batterie-Wechselrichters ist.
Kompatibler Speicher
SMA Energy Meter (EMETER-20) / SMA Energy Meter CT (EM-1CT63A-21, EM-3CT63A-21) oder Sunny Home Manager 2.0 (ab Firmware-Version 2.6.6.R)
Hinweis: Das SMA Energy Meter dient zur Visualisierung von Anlagendaten, bei PV-Wechselrichtern von Drittanbietern.
Um ein Elektrofahrzeug mit Solarstrom zu laden, müssen Sie die Anlage mit dem SMA eCharger erweitern (siehe Anleitung des Produkts).
Nehmen Sie die Parametereinstellungen in Abhängigkeit der Komponenten vor ( > Messwerte am Netzanschlusspunkt einstellen).
Installation eines Schützes zur Regelung des PV-Wechselrichters
In den Sunny Island ist ein Multifunktionsrelais integriert, das den PV-Wechselrichter über ein Schütz an- und abschalten kann. Das Schütz muss zusätzlich installiert werden.

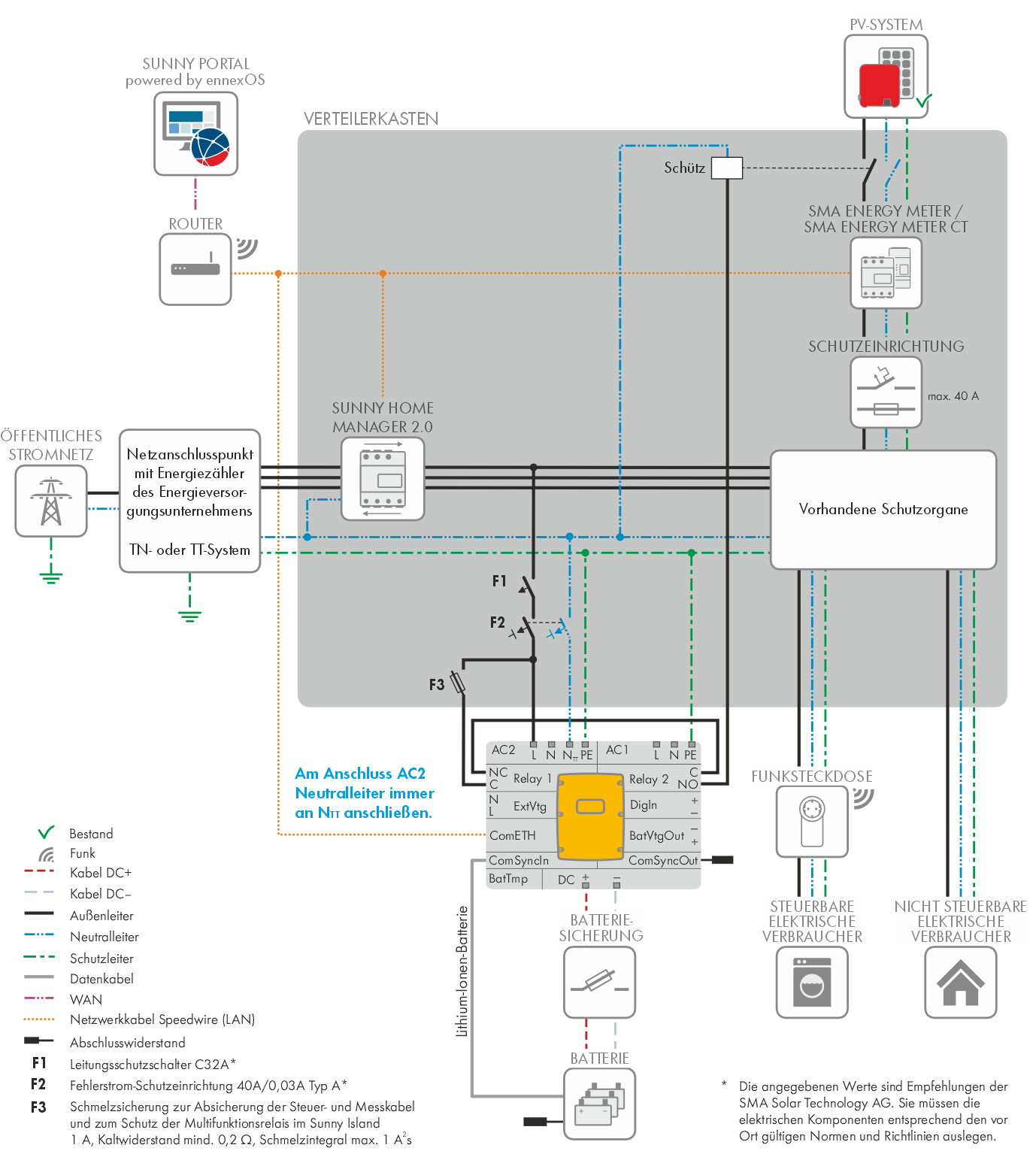

Verschaltungsübersicht für die Anlage mit Lösung 3
Anforderungen an die zusätzlichen Installationen:
Schütz mit 2 Schließern: 230 VAC, 32 A, 2 x S
Das Schütz muss an die Anschlüsse Relais 1 und Relais 2 im Sunny Island angeschlossen werden. Dabei werden die Kontakte C und NC sowie C und NO in Reihenschaltung verwendet. Informationen zu den Kabelanforderungen und zum Vorgehen bei der Installation, siehe Anleitung des Produkts.
Anforderung an ein einphasiges System mit Sunny Island:
Ein einphasiges System mit einem Sunny Island wird nur zur Eigenverbrauchsoptimierung betrieben, nicht als Ersatzstromsystem.
Anpassung der Parameter in der Benutzeroberfläche des Batterie-Wechselrichters
Anpassung der Parameter für die Schaltgrenzen
Damit der Sunny Island den PV-Wechselrichter zuverlässig regeln kann, müssen auf der Benutzeroberfläche des im Sunny Island folgende Parameter in der Parametergruppe Gerät > Lastabwurf 1 angepasst werden.
Abschaltung des PV-Wechselrichters: Für das Relais 1 Grenzwert Batterieladezustand für Stopp Lastabwurf 1: 85 % des SOC
Zuschaltung des PV-Wechselrichters: Für das Relais 1 Grenzwert Batterieladezustand für Start Lastabwurf 1: 75 % des SOC
Das Relais 2 wird geschlossen, wenn der Sunny Island in Betrieb ist.
Das Relais 2 wird geöffnet, wenn der Sunny Island ausgeschaltet ist, auf Stopp gesetzt wird oder einen Fehler anzeigt.
Anpassung des Länderdatensatzes
Es muss der aktuelle Länderdatensatz für die Anlage gewählt werden. Dabei muss die Anlage als OnGrid-Anlage mit Eigenverbraucht konfiguriert sein.
Das Vorgehen zu Ändern der Einstellungen auf der Benutzeroberfläche des Sunny Island finden Sie in der Anleitung des Produkts.
Kommunikationsausfall zwischen Sunny Island und Energy Meter oder Sunny Home Manager 2.0
Wird die Kommunikation zwischen Sunny Island und SMA Energy Meter oder Sunny Home Manager 2.0 unterbrochen, stoppt der Sunny Island nach einer bestimmten Zeit und beide Multifunktionsrelais schalten in den Ruhezustand. Als Konsequenz wird der Betrieb des PV-Wechselrichters ebenfalls gestoppt.
Die Zeit für die Erkennung einer Unterbrechung der Kommunikation ist in der Parametergruppe Anlagen- und Gerätesteuerung über den Geräteparameter Kommunikation Timeout Messwerterfassung Energy Meter am Netzanschlusspunkt einstellbar (1 bis 30 Sekunden; Werkseinstellung: 2 Sekunden).
