Podłączanie kabla transmisji danych akumulatora
Dodatkowe potrzebne materiały (nie są załączone do urządzenia):
- W razie potrzeby: gotowe do montażu wtyczki RJ45
- Typowo dostępny w handlu kabel sieciowy
Sposób postępowania:
- Przy stosowaniu konfekcjonowanego we własnym zakresie kabla sieciowego należy przygotować wtyczki RJ45 i podłączyć je do kabla sieciowego (patrz instrukcja wtyczek).

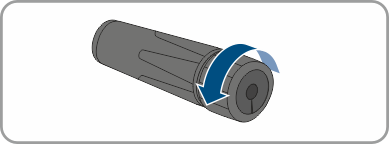

- Odłączyć nakrętki złączkowe od adaptera.

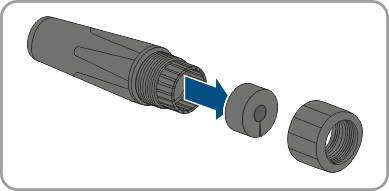

- Odkręcić przelotkę kablową. Przelotkę kablową można wypchnąć z drugiej strony.

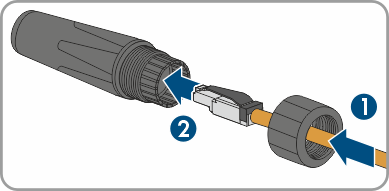

- Przeprowadzić kabel przez nakrętkę złączkową i adapter.

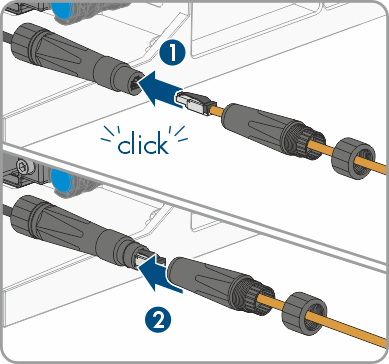

- Włożyć kabel do transmisji danych do łącznika kablowego RJ-45. W tym celu należy przeprowadzić kabel przez nakrętkę złączkową i przez przejściówkę.

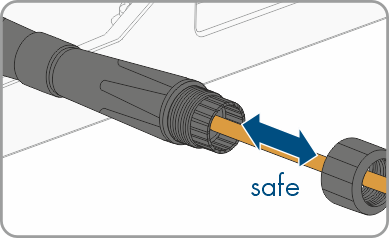

- Zadbać, aby kabel komunikacyjny był dobrze podłączony.

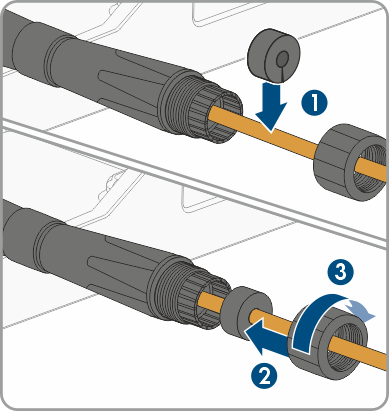

- Założyć przelotkę kablową pomiędzy nakrętką złączkową i przejściówką i zabezpieczyć kabel. W tym celu mocno dokręcić przejściówkę i nakrętkę złączkową.
- Drugi koniec kabla komunikacyjnego podłączyć do falownika (patrz instrukcja falownika).
