Montaż produktu
Sposób postępowania:

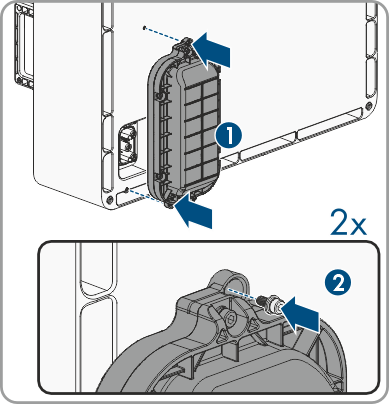

- Zamontować U-turn Unit na dolnym module akumulatora. W tym celu położyć moduł akumulatora na bok i zamocować U-turn Unit od dołu przy pomocy 2 śrub (M4x10) SW3 (moment dokręcania 2 Nm).

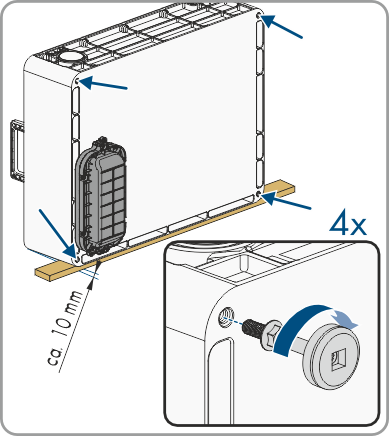

- Podłożyć pod moduł akumulatora listwę o grubości 10 mm i ustawić lekko ukośnie. Następnie zamontować cztery nóżki na spodnim module akumulatora.

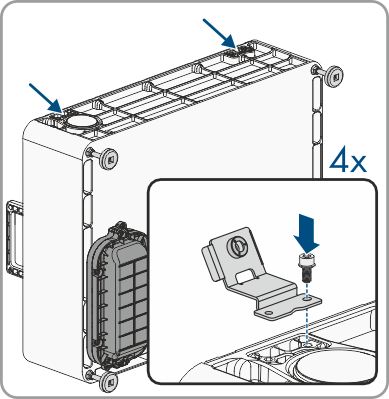

- Zamocować każdy z dwóch kątowników mocujących dwoma dostarczonymi śrubami kombi (M4x10) do spodniego modułu akumulatora (SW3, moment dokręcania 2 Nm).

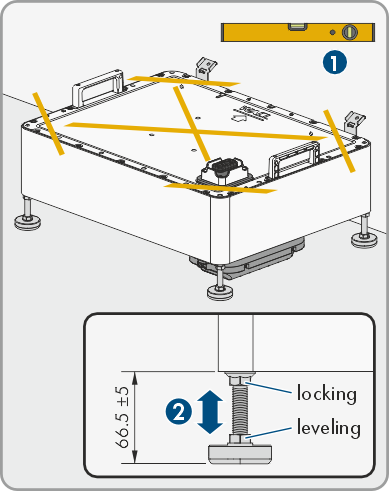

- Przesunąć moduł akumulatora przed ścianę i wyrównać nóżki w poziomie (SW15).

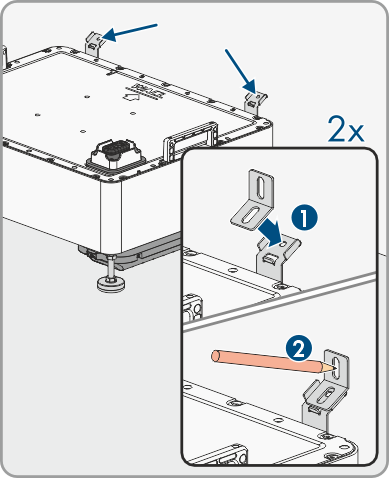

- Przyłożyć obydwa uchwyty ścienne do kątowników mocujących i zaznaczyć pozycje obydwu otworów. Następnie odsunąć moduł akumulatora od ściany i wykonać otwory.
- Ustawić moduł akumulatora z powrotem przy ścianie i zamocować. Zamocować obydwa uchwyty ścienne do kątowników mocujących dwoma śrubami (M6x12) (SW10, moment dokręcania 5 Nm).
- Wyrównać moduły akumulatora odpowiednio do wymaganej liczby uchwytów i ustawić je jeden na drugim. Zwrócić przy tym uwagę na prawidłową orientację modułów.

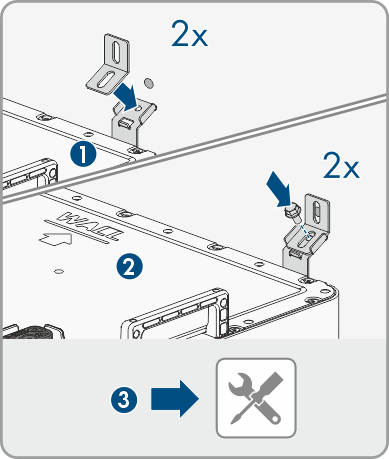

- Ostatni moduł akumulatora należy zamocować do ściany. W tym celu zamocować każdy z dwóch kątowników mocujących dwoma dostarczonymi śrubami kombi (M4x10) do wierzchniego modułu akumulatora (SW3, moment dokręcania 2 Nm).

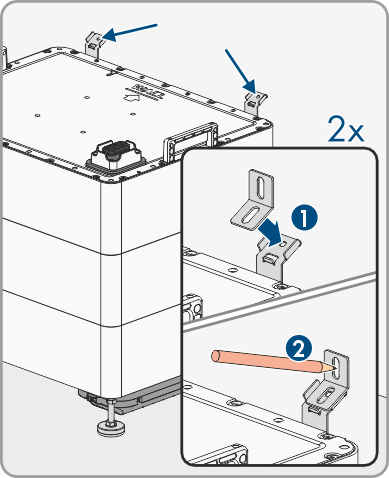

- Przyłożyć obydwa uchwyty ścienne do kątowników mocujących i zaznaczyć pozycje obydwu otworów. Następnie zdjąć wierzchni moduł akumulatora i wykonać otwory. Zabezpieczyć pozostałe moduły podczas wiercenia przed pyłem i brudem.
- Założyć z powrotem wierzchni moduł akumulatora i zamocować go do ściany. Zamocować obydwa uchwyty ścienne do kątowników mocujących dwoma śrubami (M6x12) (SW10, moment dokręcania 5 Nm).
- Przed założeniem jednostki BMS upewnić się, czy rozłącznik DC znajduje się w pozycji OFF.

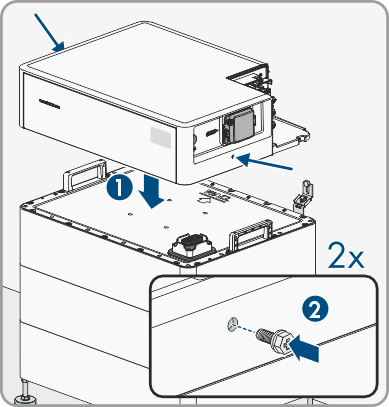

- Postawić jednostkę BMS na wierzchnim module akumulatora i zamocować dwoma śrubami kombi z lewej i prawej strony (M6x16, SW10, moment dokręcania 5 Nm).
