Uziemienie akumulatora
W celu ochrony przed prądem dotykowym w razie awarii przewodu ochronnego na przyłączu kabla DC wymagane jest dodatkowe uziemienie produktu.
W celu uziemienia w produkcie przewidziano przyłącze uziemiające.
Dodatkowe potrzebne materiały (nie są załączone do urządzenia):
- 1 koszulka termokurczliwa
- 1 końcówka kablowa pierścieniowa (M6)
- 1 kabel uziemiający (10 mm²)
Sposób postępowania:
- Zdjąć izolację z kabla uziemiającego i zacisnąć końcówkę kablową pierścieniową (M6).
- Przeciągnąć koszulkę termokurczliwą przez kabel uziemiający. Koszulka termokurczliwa musi znajdować się pod odizolowanym obszarem kabla.

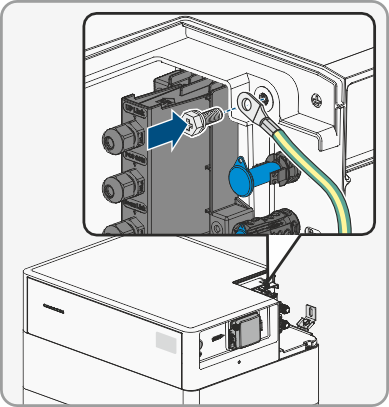

- Zamocować kabel uziemiający do przyłącza uziemienia za pomocą dostarczonej w komplecie śruby kombi (M6x16, moment dokręcania: 5 Nm).
