Podłączanie kabli DC

Sposób postępowania:

  1. Odłączyć falownik od napięcia (patrz instrukcja eksploatacji falownika).
  2. Odłączyć produkt od napięcia ( > Odłączanie produktu od napięcia).
    3. 17233673996

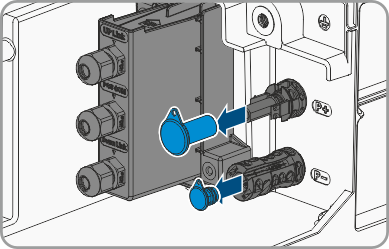

  3. Zdjąć zaślepki z gniazd P+ i P-.
  4. Ew. sporządzić kable DC.
    5. 17233674380

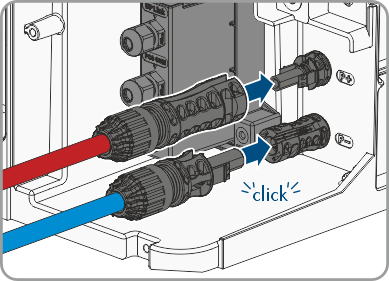

  5. Zamocować kable DC zgodnie z opisem na wtyczkach P+ i P- do podłączenia akumulatora.
  6. Podłączyć kabel DC do falownika (patrz instrukcja eksploatacji falownika).

    Patrz również:

    Podłączanie kabla transmisji danych akumulatora
    Założyć osłonę strefy przyłączeniowej
