Podłączanie odbiornika sterowania częstotliwością akustyczną do DI 1–4
Specjalista
Odbiornik sterowania częstotliwością akustyczną podłącz do falownika, który ma zostać skonfigurowany jako System Manager.
Sposób postępowania:
- Podłącz przewód przyłączeniowy do odbiornika sterowania częstotliwością akustyczną lub do zdalnego urządzenia sterującego (patrz instrukcja producenta).
- Odłącz falownik spod napięcia ( > Odłączanie falownika spod napięcia).
- Odkręć nakrętkę złączkową z przepustu kablowego.
- Wyjmij poczwórną przelotkę kablową z przepustu kablowego.
- Wyjmij zatyczkę z przepustu kablowego i natnij przepust nożykiem.
- Wprowadź przewód do przepustu kablowego.
- Poczwórną przelotkę kablową z przewodem wcisnąć w przepust kablowy i poprowadzić przewód do gniazda DI 1-4. Upewnić się przy tym, że niewykorzystywane przepusty kablowe poczwórnej przelotki będą zabezpieczone zaślepką.
- Usuń izolację z kabla na odcinku o maksymalnej długości 6 mm.

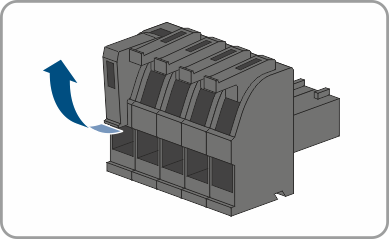

- Odblokuj wejścia przewodów dołączonej wtyczki 5-biegunowej.

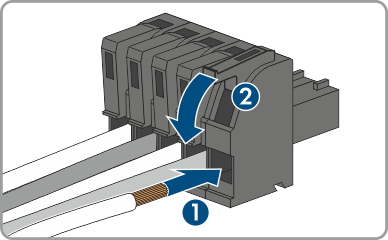

- Podłącz przewody kabla przyłączeniowego do dołączonej wtyczki 5-biegunowej. W tym celu wetknij żyły w wejścia przewodów i zablokuj wejścia przewodów. Przestrzegaj przy tym przyporządkowania styków wtyczki.

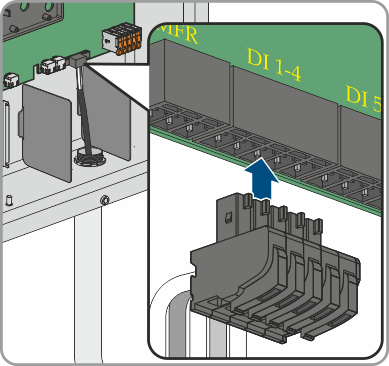

- Podłącz 5-biegunową wtyczkę do gniazda DI 1-4 produktu. Przestrzegaj przy tym przyporządkowania styków.
- Sprawdź, czy wtyczka jest dobrze włożona.
- Podłącz prawidłowo wszystkie przewody.
- Sprawdź, czy wszystkie przewody są dobrze przymocowane w zaciskach.
- Dokręć ręcznie nakrętkę złączkową przepustu kablowego.
