Podłączanie kabla sieciowego
Specjalista
NIEBEZPIECZEŃSTWO
Zagrożenie życia wskutek porażenia prądem przy przepięciach i braku ogranicznika przepięć
W przypadku braku ogranicznika przepięć przepięcia (np. powstałe wskutek uderzenia pioruna) mogą być przenoszone poprzez kabel sieciowy lub inne kable transmisji danych do instalacji budynku i innych urządzeń podłączonych do tej samej sieci. Dotknięcia elementów przewodzących napięcie lub kabli prowadzi do śmierci lub odniesienia ciężkich obrażeń ciała wskutek porażenia prądem elektrycznym.
- Wszystkie urządzenia w tej samej sieci muszą być podłączone do istniejącego ogranicznika przepięć.
- W przypadku układania kabli sieciowych na zewnątrz budynku w miejscu przejścia kabli ze znajdującego się na zewnątrz produktu a siecią wewnątrz budynku należy zainstalować odpowiedni ogranicznik przepięć.
- Złącze Ethernet produktu jest złączem klasy TNV-1 i zapewnia ochronę przed przepięciami do 1,5 kV.
Dodatkowe potrzebne materiały (nie są załączone do urządzenia):
Kabel sieciowy ( > Wymogi wobec kabla sieciowego)
W razie potrzeby: gotowe do montażu wtyczki RJ45
Sposób postępowania:
- Odłącz falownik spod napięcia ( > Odłączanie falownika spod napięcia).
- Odkręć nakrętkę złączkową z przepustu kablowego.
- Nakrętkę złączkową nasunąć na każdy przewód sieciowy.
- Wyjmij poczwórną przelotkę kablową z przepustu kablowego.
- W przypadku każdego przewodu sieciowego wyjąć zatyczkę z przepustu kablowego i naciąć każdy przepust nożykiem.
- Każdy przewód sieciowy wprowadzić do przepustu kablowego.

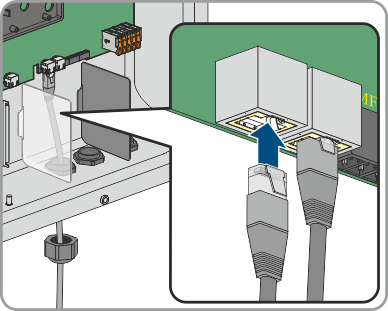

- Wcisnąć poczwórną przelotkę kablową do przepustu kablowego i wprowadzić każdy przewód sieciowy do gniazda sieciowego.
- Przy stosowaniu konfekcjonowanego we własnym zakresie przewodu sieciowego należy przygotować wtyczki RJ45 i podłączyć je do każdego kabla sieciowego (patrz dokumentacja wtyczek).
- Każdy przewód sieciowy włożyć do gniazd sieciowych.
- Poprzez lekkie pociągnięcie za przewody upewnić się, że są one prawidłowo włożone.

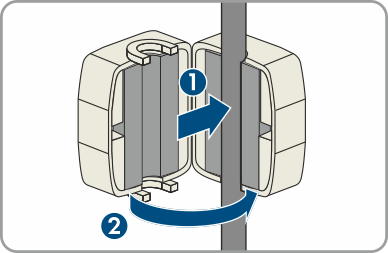

- Poprowadzić każdy przewód sieciowy przez ferryt.
- Dokręć ręcznie nakrętkę złączkową przepustu kablowego. Zabezpieczy to przewody sieciowe.
- Gdy falownik jest zamontowany na zewnątrz, zabezpieczyć wszystkie urządzenia podłączone do sieci za pomocą ograniczników przeciwprzepięciowych.
- Aby zintegrować falownik w sieci lokalnej, drugi koniec przewodu sieciowego należy podłączyć do sieci lokalnej (np. poprzez router).
