Podłączanie dodatkowego uziemienia ochronnego
Jeżeli w miejscowej instalacji wymagane jest dodatkowe uziemienie ochronne lub wyrównanie potencjałów, do produktu można przyłączyć dodatkowe uziemienie ochronne. Pozwoli to na uniknięcie powstania prądu dotykowego na przyłączu przewodu AC przy usterce przewodu ochronnego.
Dodatkowe potrzebne materiały (nie są załączone do urządzenia):
1 przewód uziemiający
1 końcówka kablowa pierścieniowa M5
Wymagania dotyczące przewodów:
Przekrój przewodu musi odpowiadać co najmniej przekrojowi przewodu ochronnego, który jest podłączony do listwy zaciskowej przyłącza AC.
Sposób postępowania:

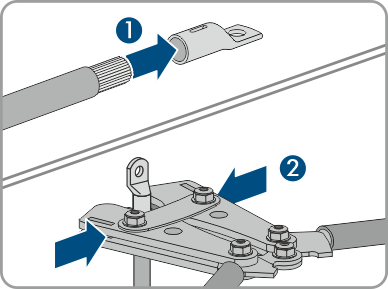

- Usuń płaszcz z przewodu uziemiającego.
- Przewód uziemiający wyposaż w końcówkę kablową.
- Wyczyść powierzchnie stykowe końcówki kablowej czystą szmatką i środkiem czyszczącym na bazie etanolu, a następnie już ich nie dotykaj.
- Przewód uziemiający podłącz do punktu przyłączenia dodatkowego uziemienia albo ekwipotencjalizacji (TX25, moment dokręcenia: 4 Nm). Użyj do tego śruby imbusowej M5x14, podkładki i podkładki zabezpieczonej przed odkręceniem.
