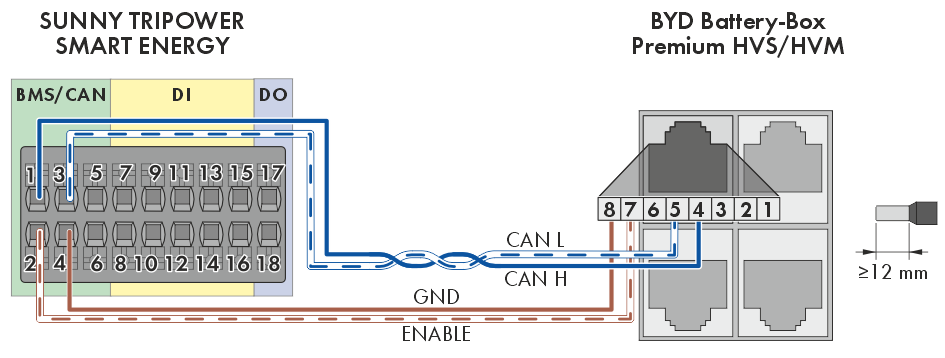

Verkabelungsprinzipien für: BYD Battery-Box Premium HVM/HVS mit BCU 2.0 und BYD Battery-Box HVB, HVM+ und HVS+ mit entsprechender BCU

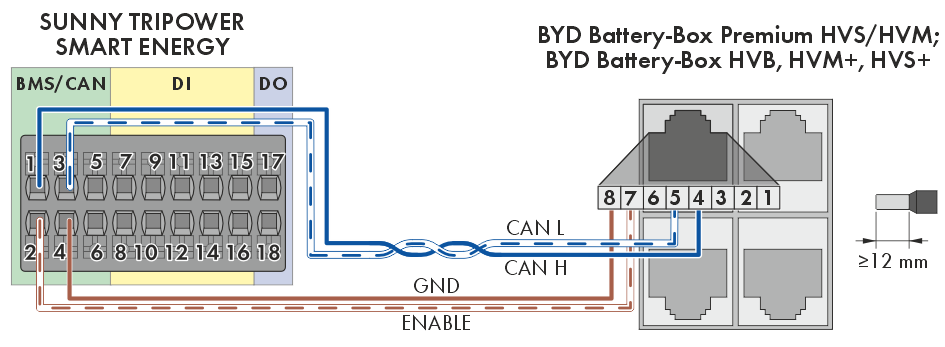

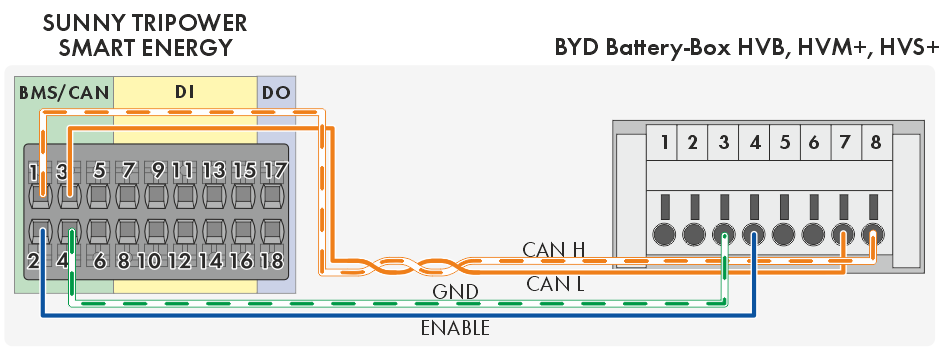

Verkabelungsprinzip für die Verschaltung von Sunny Tripower Smart Energy mit BYD Battery-Box HVB, HVM+, HVS+. Die einzelnen Leitungsenden müssen mit einer 12mm langen Aderendhülse versehen werden.
Das CAN-Kommunikationskabel kann auch direkt an die RJ45-Buchse der Batterie angeschlossen werden.
Verkabelungsprinzip nach TIA-568B (handelsübliches Ethernet-Kabel mit einseitig offenem Ende): Sunny Tripower Smart Energy mit BYD Battery-Box Premium HVM/HVS, BYD Battery-Box HVB, HVM+, HVS+. Die einzelnen Leitungsenden müssen mit einer 12mm langen Adernendhülse versehen sein.
Klemmstelle am Wechselrichter | Funktion | RJ45-Stecker an der Batterie |
|---|---|---|
1 | CAN H (paarweise verdrillte Leiter, mindestens CAT5e) | 4 |
2 | Enable | 7 |
3 | CAN L (paarweise verdrillte Leiter, mindestens CAT5e) | 5 |
4 | GND | 8 |
5 | Nicht verwendet | - |
6 | Schirmung (bei Bedarf) | - |
