Verkabelungsprinzipien mit BYD Battery-Box Premium HVM/HVS und BCU 1.0
Das CAN-Kommunikationskabel kann entweder an die RJ45-Buchse für die CAN-Kommunikation oder an die Klemmleiste der Batterie angeschlossen werden.

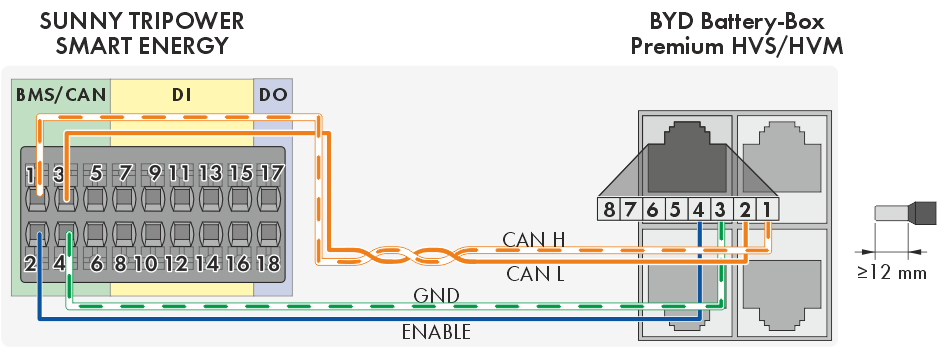

Verkabelungsprinzip nach TIA-568B: Sunny Tripower Smart Energy mit BYD Battery-Box Premium HVM/HVS bei Verwendung von Verlegeleitung. Die einzelnen Leitungsenden müssen mit einer 12mm langen Adernendhülse versehen sein.
Verkabelungsprinzip nach TIA-568B (handelsübliches Ethernet-Kabel mit einseitig offenem Ende): Sunny Tripower Smart Energy mit BYD Battery-Box Premium HVM/HVS. Die einzelnen Leitungsenden müssen mit einer 12mm langen Adernendhülse versehen sein.
Klemmstelle am Wechselrichter | Funktion | Klemmstelle an der Batterie |
|---|---|---|
1 | CAN H (paarweise verdrillte Leiter, mindestens CAT5e) | 1 |
2 | Enable | 4 |
3 | CAN L (paarweise verdrillte Leiter, mindestens CAT5e) | 2 |
4 | GND | 3 |
5 | Nicht verwendet | - |
6 | Schirmung (bei Bedarf) | - |
