Verkabelungsprinzip mit LG RESU FLEX

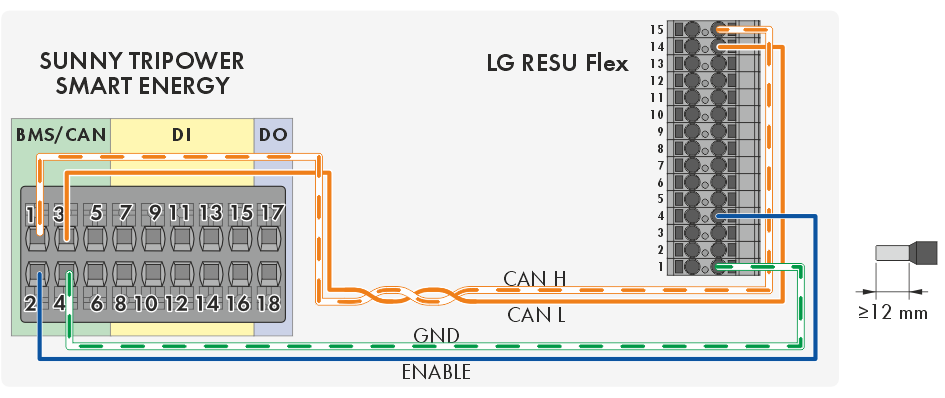

Verkabelungsprinzip Sunny Tripower Smart Energy mit LG RESU FLEX mit Verlegeleitung. Sofern keine Verlegeleitung verwendet wird, müssen die einzelnen Leitungsenden mit 12 mm langen Aderendhülsen versehen sein.
Klemmstelle am Wechselrichter | Funktion | Klemmstelle an der Batterie |
|---|---|---|
1 | CAN H (paarweise verdrillte Leiter, mindestens CAT5e) | 15 |
2 | Enable | 4 |
3 | CAN L (paarweise verdrillte Leiter, mindestens CAT5e) | 14 |
4 | GND | 1 |
5 | Nicht verwendet | - |
6 | Schirmung (bei Bedarf) | - |
