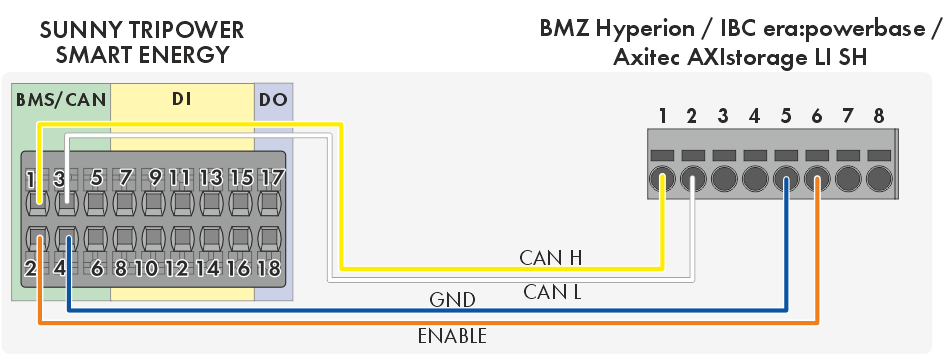

Verkabelungsprinzip mit BMZ Hyperion, IBC era:powerbase oder Axitec AXIstorage LI SH
Sunny Tripower Smart Energy mit BMZ Hyperion, AXITEC AXIstorage, IBC era:powerbase bei Verwendung des vom Batteriehersteller mitgelieferten Kommunikationskabels. Sofern keine Verlegeleitung verwendet wird, müssen die einzelnen Leitungsenden mit 12 mm langen Aderendhülsen versehen sein.
Klemmstelle am Wechselrichter | Funktion | Klemmstelle an der Batterie |
|---|---|---|
1 | CAN H (paarweise verdrillte Leiter, mindestens CAT5e) | 1 |
2 | Enable | 6 |
3 | CAN L (paarweise verdrillte Leiter, mindestens CAT5e) | 2 |
4 | GND | 5 |
5 | Nicht verwendet | - |
6 | Schirmung (bei Bedarf) | - |
