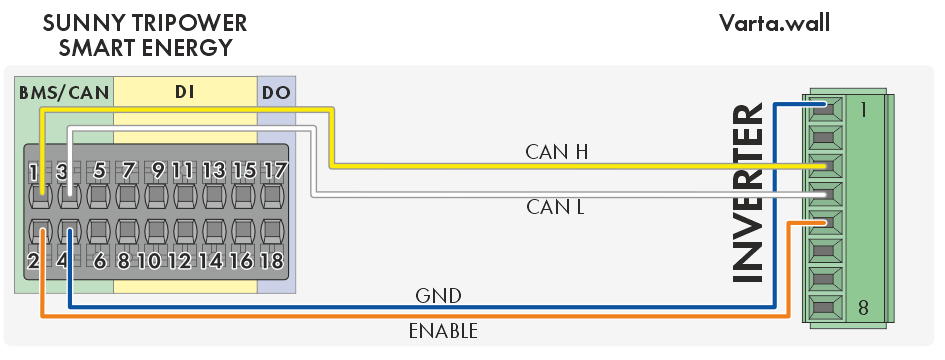

Verkabelungsprinzip mit Varta.wall oder Varta.wall BM2
Sunny Tripower Smart Energy mit Varta.wall. Sofern keine Verlegeleitung verwendet wird, müssen die einzelnen Leitungsenden mit 12 mm langen Aderendhülsen versehen sein.
Klemmstelle am Wechselrichter | Funktion | Klemmstelle an der Batterie |
|---|---|---|
1 | CAN H (paarweise verdrillte Leiter, mindestens CAT5e) | 3 |
2 | Enable | 5 |
3 | CAN L (paarweise verdrillte Leiter, mindestens CAT5e) | 4 |
4 | GND | 1 |
5 | Nicht verwendet | - |
6 | Schirmung (bei Bedarf) | - |
