Procedimiento al recibir un equipo de recambio

En caso de error, es posible que el inversor deba sustituirse. En este caso, recibirá un equipo de recambio de SMA Solar Technology AG. Si ha recibido un equipo de recambio, sustituya el inversor averiado con el de recambio tal y como se describe en este capítulo.

Procedimiento:

  • Ponga fuera de servicio el inversor averiado.

  • Ponga en marcha el equipo de recambio.

  • Envíe el inversor averiado.

Ponga fuera de servicio el inversor averiado.

  1. PELIGRO

    Peligro de muerte por descarga eléctrica

    1. Desconecte el inversor de la tensión.
  2. Con ayuda de un destornillador, suelte los cables de CC de la caja de bornes para la conexión de CC.
  3. Quite el cable de CA del inversor. Empuje hacia arriba hasta el tope las palancas de protección y extraiga los conductores de la caja de bornes para el cable de CA.
  4. Cierre las palancas de protección de la caja de bornes del cable de CA.
  5. Saque todos los cables conectados para la toma a tierra del terminal de toma a tierra.
  6. Si utiliza el relé multifunción o el SMA Power Control Module, retire el cable de conexión del inversor.
  7. Si hay conectados otros cables (como un cable de datos o cable de red), retírelos del inversor.
  8. En caso necesario, desmonte las interfaces del inversor (consulte las instrucciones de la interfaz de comunicación).
  9. Retire todos los conductos con cables del inversor.
  10. Cierre todas las aberturas en la carcasa.
  11. Conserve en condiciones seguras el interruptor-seccionador de potencia de CC, ya que el equipo de recambio se suministra sin interruptor-seccionador de CC.

  12. ATENCIÓN

    Peligro de quemaduras por contacto con las partes calientes de la carcasa

    1. Espere 30 minutos antes de desmontar el inversor. De esta manera, la carcasa se habrá enfriado lo suficiente para evitar las quemaduras.

  13. ATENCIÓN

    Peligro de lesiones al levantar y caerse el inversor

    El inversor pesa 55 kg (121 lb). Existe peligro de lesiones por levantarlo de forma inadecuada y si el inversor se cae durante el transporte o al colgarlo y descolgarlo.

    1. El inversor se debe transportar en posición vertical y levantar entre varias personas sin volcarlo.

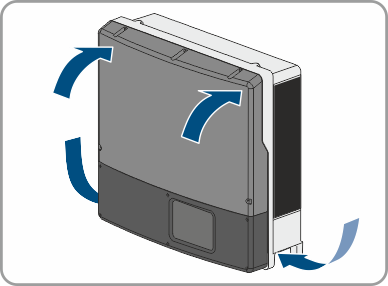

    3663646860
  14. Tire del inversor hacia arriba verticalmente para retirarlo del soporte mural. Para ello, coloque una mano en el asidero y con la otra haga contrapeso en el lado superior de la carcasa. De esta manera el inversor no puede volcar hacia delante.

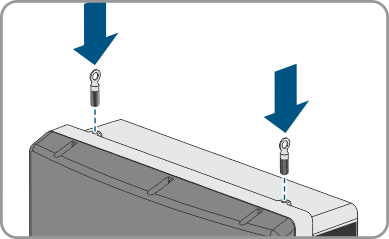

    15. 3663647244
  15. En caso de querer transportar y levantar el inversor con una grúa, extraiga los tapones obturadores del lado superior del inversor y monte las armellas en las roscas.

Puesta en marcha del equipo de recambio

PRECAUCIÓN

Daños en la junta de la carcasa en caso de congelación

Si abre el producto en caso de congelación, puede dañarse la junta de la carcasa. Podría penetrar humedad y dañar el producto.

  1. Abra el producto únicamente si la temperatura ambiente no es inferior a -5 °C (23 °F).
  2. Si tiene que abrir el producto en condiciones de congelación, elimine antes de hacerlo cualquier posible formación de hielo en la junta de la carcasa (por ejemplo, derritiéndolo con aire caliente).

PRECAUCIÓN

Daños en el producto provocados por arena, polvo y humedad

Si penetra arena, polvo y humedad, el producto podría resultar dañado y sus funciones podrían verse limitadas.

  1. Abra el producto solamente si la humedad del aire se encuentra dentro de los valores límite y si el entorno está libre de arena y polvo.
  2. No abra el producto en caso de tormenta de arena o de precipitaciones.
  3. Cierre herméticamente todas las aberturas en la carcasa.
  4. Para fijar los conductos para cables al producto utilice solamente manguitos con certificación resistentes a la lluvia o humedad.

PRECAUCIÓN

Daños en el inversor por descarga electrostática

Si toca componentes electrónicos, puede dañar o destruir el inversor debido a una descarga electrostática.

  1. Póngase a tierra antes de tocar cualquier componente.
  1. Monte el equipo de recambio y lleve a cabo la conexión eléctrica.
  2. Si las hay, monte las interfaces en el equipo de recambio y conéctelas (consulte las instrucciones de la interfaz).

  3. PELIGRO

    Peligro de muerte por altas tensiones

    Incluso después de desconectar de la tension hay altas tensiones en el producto, que se deben descargar.

    1. Espere 20 minutos antes de abrir la tapa superior de la carcasa.
  4. Si en la tapa superior del equipo de recambio se encuentra un adhesivo con “tapa de transporte”, cambie la tapa de la carcasa superior del equipo de recambio por la tapa de la carcasa superior del inversor averiado:

    • Afloje los tornillos de la tapa superior de la carcasa con una llave Allen (ancho 4) y retire la tapa.

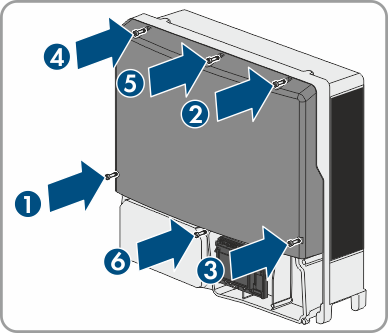

      • 1348128652

    • Coloque la tapa superior de la carcasa con los seis tornillos y las arandelas de cierre sobre la carcasa y atorníllela con una llave Allen (ancho 4) siguiendo el orden de 1 a 6 (par de apriete: 6 Nm ± 0,3 Nm).

  5. Coloque desde arriba la tapa inferior de la carcasa y pliéguela hacia abajo. Utilice la tapa de la carcasa del inversor averiado si en la tapa de la carcasa del equipo de recambio se encuentra un adhesivo con “tapa de transporte”. Tenga cuidado para que el cable plano no quede aprisionado por el subgrupo de comunicación y para que los tornillos de la tapa inferior de la carcasa sobresalgan.
    6. 1348129036
  6. Apriete los seis tornillos de la tapa de la carcasa inferior con una llave Allen (ancho 3) siguiendo el orden de 1 a 6 (par de apriete: 2,0 Nm ± 0,3 Nm). Tenga cuidado para que el cable plano del subgrupo de comunicación no quede aprisionado. Mantenga este orden para que la tapa de la carcasa quede bien atornillada y la carcasa correctamente estanqueizada. Consejo: Si se caen los tornillos de la tapa inferior de la carcasa, introduzca el tornillo largo en el orificio inferior central y los cinco tornillos cortos restantes en el resto de orificios.
  7. Ponga en funcionamiento el equipo de recambio. Vuelva a montar el interruptor-seccionador de potencia de CC del inversor averiado en el equipo de recambio.
  8. Configure el equipo de recambio.
  9. Sustituya el equipo de recambio del producto de comunicación.

Envío del inversor averiado

    1348128652
  1. En caso necesario, coloque la tapa superior de la carcasa con los seis tornillos y las arandelas de cierre sobre la carcasa y atorníllela con una llave Allen (ancho 4) siguiendo el orden de 1 a 6 (par de apriete: 6 Nm ± 0,3 Nm).
  2. Coloque desde arriba la tapa inferior de la carcasa y pliéguela hacia abajo. Tenga cuidado para que el cable plano no quede aprisionado por el subgrupo de comunicación y para que los tornillos de la tapa inferior de la carcasa sobresalgan.
    3. 1348129036
  3. Apriete los seis tornillos de la tapa de la carcasa inferior con una llave Allen (ancho 3) siguiendo el orden de 1 a 6 (par de apriete: 2,0 Nm (17,7 in-lb.)). Tenga cuidado para que el cable plano del subgrupo de comunicación no quede aprisionado. Mantenga este orden para que la tapa de la carcasa quede bien atornillada y la carcasa correctamente estanqueizada. Consejo: Si se caen los tornillos de la tapa inferior de la carcasa, introduzca el tornillo largo en el orificio inferior central y los cinco tornillos cortos restantes en el resto de orificios.
  4. Embale el inversor averiado en la caja del equipo de recambio y organice la recogida con SMA Solar Technology AG.
