Vista interior

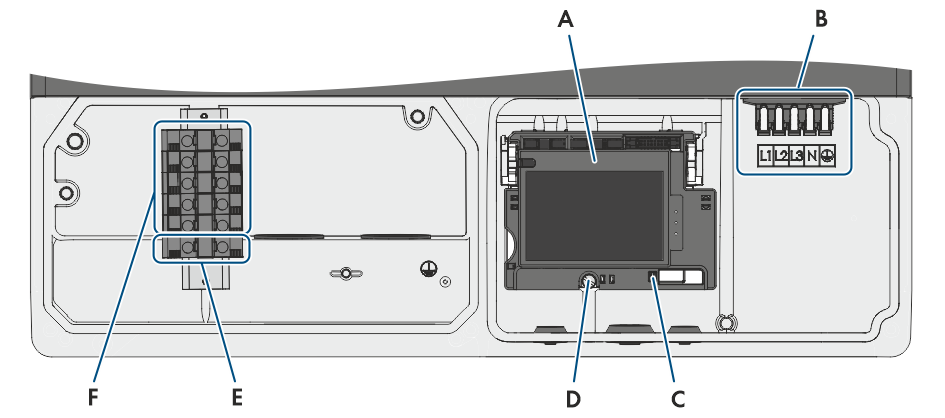

Vista interior del inversor con el subgrupo de comunicación y las áreas de conexión
Posición | Denominación |
|---|---|
A | Subgrupo de comunicación |
B | Caja de bornes para la conexión de CA |
C | Interruptor para cambiar el idioma a inglés en los trabajos técnicos |
D | Tornillo para soltar y fijar el subgrupo de comunicación |
E | Borne para la puesta a tierra del equipo y el conductor del electrodo de puesta a tierra |
F | Caja de bornes para la conexión de CC |
