Odłączanie przyłączy od falownika
Specjalista
Aby po zakończeniu okresu eksploatacji falownika wyłączyć go całkowicie z użytkowania, należy wykonać czynności opisane w niniejszym rozdziale. Jeżeli falownik jest uszkodzony i otrzymali Państwo urządzenie wymienne, prosimy przeprowadzić wymianę według wskazówek (( > Wymiana produktu)).
Sposób postępowania:
- Odłącz falownik spod napięcia ( > Odłączanie falownika spod napięcia).
- Poczekać 30 minut, aby obudowa mogła się schłodzić.

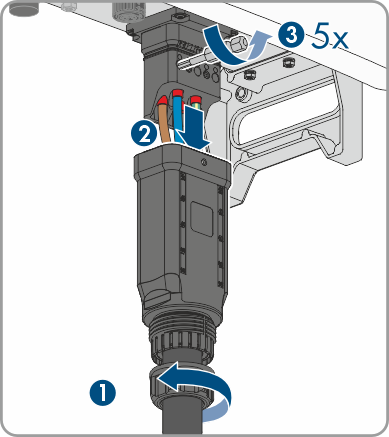

- Odkręcić nakrętkę złączkową od przyłącza AC i zdjąć osłonę obszaru przyłączeniowego AC.
- Odłączyć przewody L1, L2, L3, N i PE od zacisku przyłączeniowego za pomocą końcówki dostarczonej w komplecie (moment dokręcania: 4 Nm).

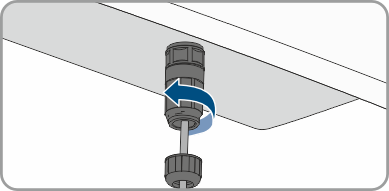

- Odkręcić nakrętkę złączkową z tulei gwintowanej do kabla sieciowego.
- Odkręcić, a następnie zdjąć tuleję gwintowaną z gwintu w gnieździe sieciowym w falownika.

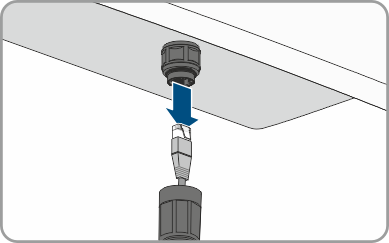

- Odblokować wtyk kabla sieciowego i wyjąć ją z gniazda sieciowego w falowniku.
- Wyjąć z tulei gwintowanej przelotkę kablową i wysunąć kabel sieciowy z przelotki kablowej.
- Wysunąć kabel sieciowy z tulei gwintowanej i nakrętki złączkowej.

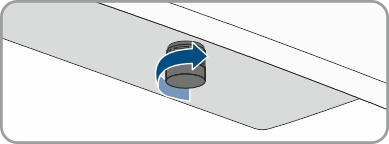

- Nakręcić kapturek ochronny na gniazdo sieciowe.
- Odnośnie przyłącza BAT CAN obowiązuje ta sama procedura, co przy podłączaniu do sieci.

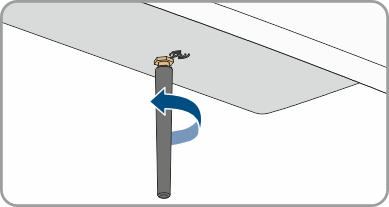

- Odkręcić i zdjąć antenę WLAN.
- W przypadku posiadania kapturka ochronnego nałożyć go na gniazdo przyłączeniowe anteny.

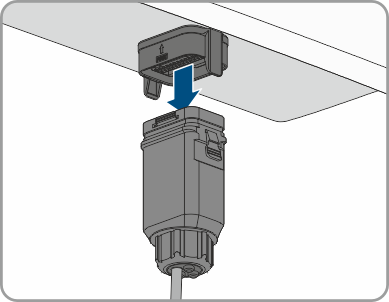

- Odłączyć wtyk Multi I/O od gniazda, jeżeli jest obecny.
- Nasadzić kapturek ochronny na gniazdo.
- Odłączyć przewód ochronny AC. W tym celu wykręcić w punkcie podłączenia śrubę M5x12 i odłączyć kabel uziemiający.
PRZESTROGA
Niebezpieczeństwo poparzenia się o gorące elementy obudowy.
Patrz również:
