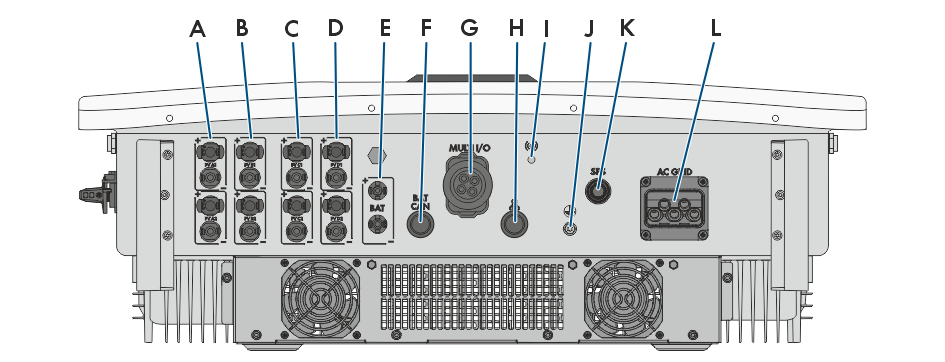

Widok z dołu

A

Dodatnie i ujemne wtyki do podłączenia DC (typu Sunclix), wejście A

B

Dodatnie i ujemne wtyki do podłączenia DC (typu Sunclix), wejście B

C

Dodatnie i ujemne wtyki do podłączenia DC (typu Sunclix), wejście C

D

Dodatnie i ujemne wtyki do podłączenia DC (typu Sunclix), wejście D

E

1 dodatni i 1 ujemny wtyk DC (typ wielostykowy MC4 Evo 2) do podłączenia akumulatora

F

Złącze do komunikacji z akumulatorem SMA

G

Przepust kablowy do podłączania komunikacji (wtyk Multi I/O)

H

Gniazdo sieciowe z kapturkiem ochronnym

I

Gniazdo anteny WLAN z kapturkiem ochronnym

J

Podłączenie zewnętrznego uziemienia ochronnego

K

Gniazdo PLC z kapturkiem ochronnym do podłączenia odbiorników zasilania awaryjnego AC. Kapturek ochronny można zdjąć tylko wtedy, gdy podłączone są odbiorniki zasilania awaryjnego.

L

Gniazdo AC-GRID z kapturkiem ochronnym do podłączenia sieci AC
