Odłączanie falownika spod napięcia
Specjalista
Przed wykonywaniem jakichkolwiek prac przy falowniku należy odłączyć go spod napięcia zgodnie z opisem zawartym w niniejszym rozdziale. Należy przy tym zawsze zachować podaną kolejność wykonywania czynności.
OSTRZEŻENIE
Zagrożenie życia wskutek porażenia prądem elektrycznym w przypadku zniszczenia przyrządu pomiarowego przez nadmierne napięcie
Nadmierne napięcie może doprowadzić do uszkodzenia urządzenia pomiarowego i wystąpienia napięcia na jego obudowie. Dotknięcie będącej pod napięciem obudowy urządzenia pomiarowego prowadzi do śmierci lub odniesienia ciężkich obrażeń ciała wskutek porażenia prądem elektrycznym.
- Wolno stosować tylko urządzenia pomiarowe, których zakres pomiarowy jest dostosowany do maksymalnego napięcia AC i DC falownika.
- Należy stosować urządzenia pomiarowe, których zakresy pomiarowe są przystosowane do maksymalnego napięcia DC akumulatora.
Sposób postępowania:
- Wyłączyć wyłączniki nadmiarowo-prądowe prądu zmiennego i zasilania awaryjnego wszystkich 3 faz i zabezpieczyć je przed ponownym włączeniem.
- Ustawić fotowoltaiczny rozłącznik izolacyjny falownika w położeniu OFF.
- Jeżeli akumulator jest podłączony, wyłączyć akumulator lub wyłączyć rozłącznik izolacyjny akumulatora (patrz dokumentacja producenta akumulatora).
- Poczekaj, aż zgasną diody LED.
- Poczekać 5 minut. Dzięki temu kondensatory są rozładowane.

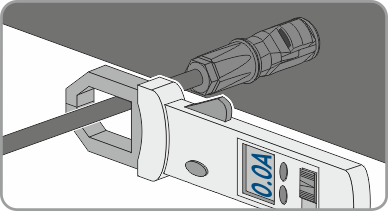

- Amperomierzem cęgowym sprawdź na wszystkich przewodach DC, czy nie płynie przez nie prąd.
- Zanotuj pozycję wtyków DC.
- Przy wykonywaniu prac przy wtykach DC należy nosić izolowane rękawice ochronne i stosować izolowane narzędzia.
- Wtyki DC muszą znajdować się w nienagannym stanie. Nie mogą być odsłonięte żadne przewody ani wtyki DC.
- Ostrożnie odblokować i wyciągnąć wtyki DC, postępując przy tym zgodnie z poniższym opisem.

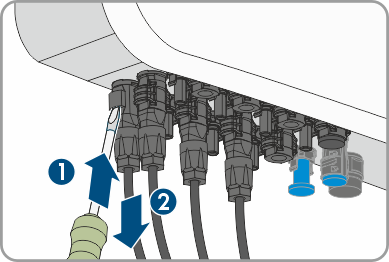

- Odblokować i wyciągnąć wtyki fotowoltaiczne. W tym celu umieścić płaski wkrętak lub wkrętak kątowy (szerokości końcówki 3,5 mm) w jednej z bocznych szczelin i wyciągnąć wtyki fotowoltaiczne. Wtyków fotowoltaicznych nie wolno przy tym podważać, lecz należy tylko włożyć narzędzie do bocznego otworu, aby odblokować wtyk. Nie wolno ciągnąć za kabel.

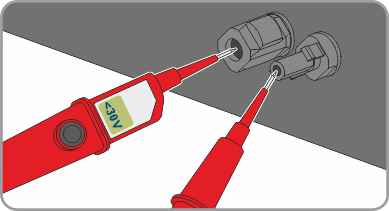

- Za pomocą odpowiedniego przyrządu pomiarowego sprawdzić, czy na wejściach fotowoltaiki do falownika pomiędzy biegunem dodatnim a ujemnym nie występuje napięcie.

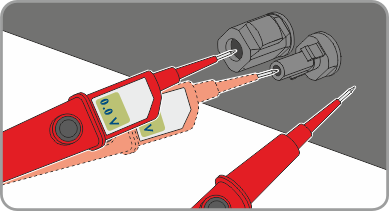

- Za pomocą odpowiedniego przyrządu pomiarowego sprawdzić, czy na wejściach fotowoltaiki do falownika pomiędzy biegunem dodatnim a masą oraz biegunem ujemnym a masą nie występuje napięcie.

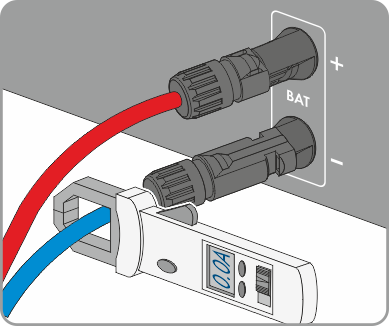

- Jeżeli podłączony jest akumulator, sprawdzić, czy na wejściach akumulatora pomiędzy biegunem dodatnim a ujemnym nie płynie prąd.

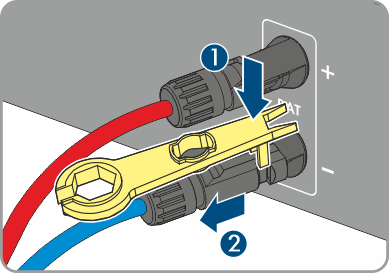

- Włożyć klucz MC4 (brak w zestawie) w nacięcie wtyczki DC przewodu przyłączeniowego akumulatora i delikatnie pociągnąć, aby wyjąć wtyczkę DC.

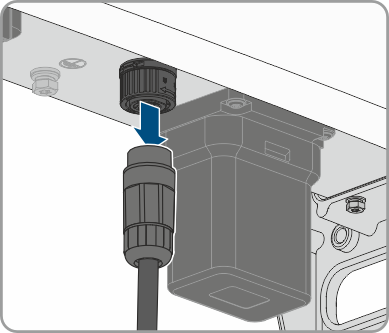

- Jeżeli podłączone jest zasilanie rezerwowe, usunąć wtyk AC dla przyłącza odbiorników rezerwowych.
- Za pomocą odpowiedniego testera napięcia sprawdź, czy na wejściach DC falownika nie występuje napięcie.
- Poczekać 5 minut przed podjęciem dalszych czynności.
- Sprawdzić za pomocą odpowiedniego testera napięcia, czy na przyłączu AC między L1 a L2, L2 a L3, L1 i L3, L1 i PE, L2 i PE oraz L3 a PE i między L1 i N, L2 i N lub L3 i N nie występuje napięcie.
NIEBEZPIECZEŃSTWO
Zagrożenie życia wskutek porażenia prądem przy dotknięciu nieosłoniętych przewodów DC lub uszkodzonych, względnie poluzowanych wtyków DC
Nieprawidłowe odblokowanie i zdemontowanie wtyków DC może doprowadzić do ich pęknięcia i uszkodzenia, odłączenia wtyków od kabli DC i niemożności ich późniejszego prawidłowego podłączenia. Może to doprowadzić do odsłonięcia przewodów i wtyków DC. Dotknięcia przewodzących napięcie przewodów lub wtyków DC prowadzi do śmierci lub odniesienia ciężkich obrażeń ciała wskutek porażenia prądem elektrycznym.
NIEBEZPIECZEŃSTWO
Zagrożenie życia wskutek występowania wysokiego napięcia
Również po odłączeniu w produkcie występują napięcia resztkowe, które muszą się rozładować.
