Podłączanie falownika do publicznej sieci elektroenergetycznej
Specjalista
Wymagania:
- Należy przestrzegać warunków przyłączenia do sieci określonych przez lokalnego operatora sieci przesyłowej.
- Napięcie sieciowe musi znajdować się w dopuszczalnym zakresie. Dokładny zakres roboczy falownika jest określony w parametrach użytkowych.
Sposób postępowania:
- Wyłączyć wyłączniki nadmiarowo-prądowe wszystkich 3 faz i zabezpieczyć je przed ponownym włączeniem.

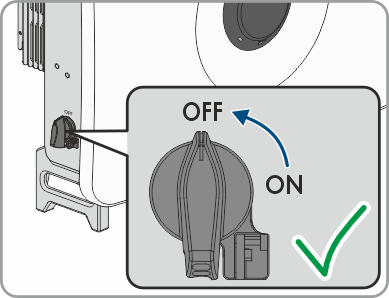

- Upewnić się, że rozłącznik izolacyjny DC falownika jest wyłączony.
- Upewnić się, że akumulator jest wyłączony.

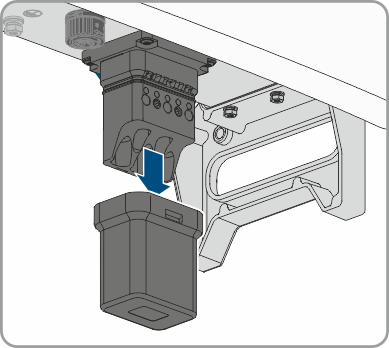

- Zdjąć osłonę z obszaru przyłączeniowego AC.
- Wyjąć z zestawu falownika przepust kablowy obszaru przyłączeniowego AC.
- Usunąć izolację z przewodu AC.
- Zdjąć izolację z L1, L2, L3, N i PE każdorazowo na odcinku co najmniej 20 mm.
- W przypadku żył aluminiowych usunąć warstwę tlenków i nasmarować żyłę smarem ochronnym.

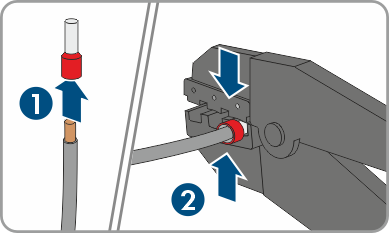

- Na przewodach L1, L2, L3, N i PE zacisnąć po 1 tulejce kablowej.

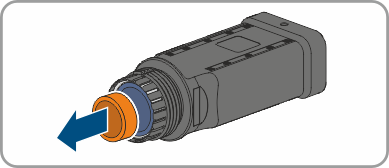

- W przypadku kabla o średnicy ≥ 19 mm usunąć wewnętrzny pierścień uszczelniający ze złączki AC.

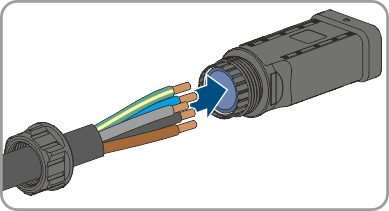

- Przeprowadzić przewód AC przez przepust kablowy. W razie potrzeby lekko poluzować nakrętkę mocującą przepustu kablowego.

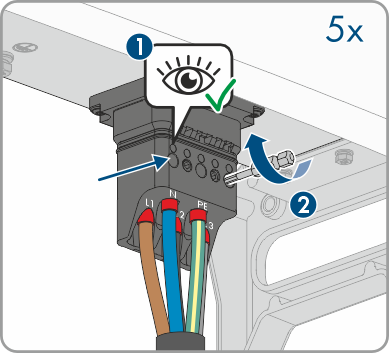

- Włożyć przewody L1, L2, L3, N i PE do zacisku przyłączeniowego zgodnie z opisem i dokręcić śruby zacisku przyłączeniowego za pomocą dołączonej końcówki (moment dokręcania: 4 Nm).
- Upewnić się, że przewody są prawidłowo przyporządkowane i mocno osadzone w zacisku przyłączeniowym.

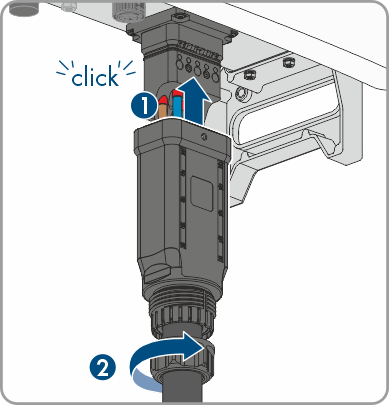

- Zamocować przepust kablowy obszaru przyłączeniowego AC na obudowie falownika. Wtyczka musi się słyszalnie zatrzasnąć.
- Dokręć ręcznie nakrętkę złączkową przepustu kablowego.
