Demontaż zespołu wentylatorów zewnętrznych

Specjalista

  1. Odłączyć falownik od napięcia i zabezpieczyć przed ponownym włączeniem ( > Odłączanie falownika spod napięcia).
    2. 16818652812

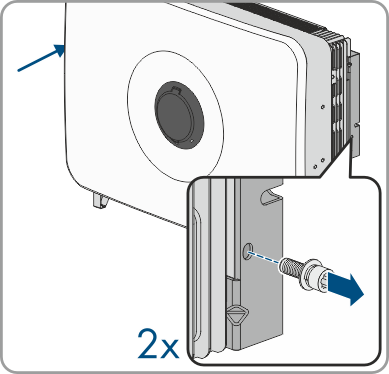

  2. Odkręcić 2 śruby uchwytu montażowego (TX 30, moment dokręcania 3 Nm).
    3. 16818653196
  3. Wkręcić uchwyty do przenoszenia aż do oporu w gwintowanych otworach w prawej i lewej bocznej ściance falownika, aż znajdą się w jednej płaszczyźnie z obudową falownika. Należy przy tym uważać, aby nie wkręcić krzywo uchwytów do przenoszenia w gwintowanych otworach. Krzywe wkręcenie uchwytów do przenoszenia może utrudnić, a nawet uniemożliwić ich późniejsze wykręcenie oraz doprowadzić do uszkodzenia gwintowanych otworów, które będą potrzebne do kolejnego zamontowania uchwytów.
    4. 16818653580

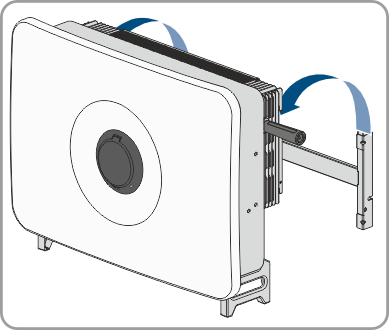

  4. Wyjąć falownik z uchwytu montażowego.
    5. 16818653964

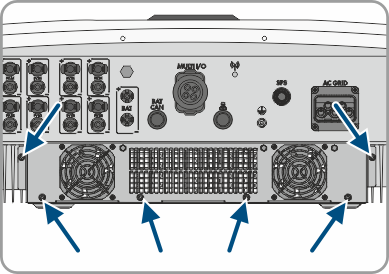

  5. Odkręcić 6 śrub (M5x12) podzespołu wentylatora.
  6. Wyjąć kasetę wentylatora z falownika.
  7. Aby rozłączyć połączenie kablowe, ścisnąć ze sobą zapinki w celu odblokowania i pociągnąć za połówki połączenia.
  8. Oczyścić kasetę wentylatora Czyszczenie lub wymienić ją w razie potrzeby.
