Изключване на инвертора от електрическата мрежа
Cпециалист
Преди всички работи по продукта изключвайте продукта от електрическата мрежа по начина, описан в тази Глава. При това винаги спазвайте посочената последователност.
ПРЕДУПРЕЖДЕНИЕ
Опасност за живота от токов удар при авариране на измервателен уред поради пренапрежение
Пренапрежението може да повреди измервателния уред и да постави под напрежение корпуса му. Докосването на намиращия се под напрежение корпус на измервателния уред води до смърт или опасни за живота наранявания вследствие на токов удар.
- Използвайте само измервателни уреди с диапазон на входно променливо напрежение до най-малко 1000 V или по-високо.
Процедура:
- Изключете силовия прекъсвач за променлив ток и обезопасете срещу повторо включване.
- Поставете разединителя за постоянен ток на инвертора в позиция O.
- Ако във Вашата държава се изисква обезопасяване на разединител за постоянен ток срещу повторно включване, обезопасете разединителя за постоянен ток с катинар срещу повторното му включване.
- Изчакайте, докато светодиодите изгаснат.
- С помощта на амперметър тип „клещи“ се уверете в липсата на ток във всички кабели за постоянен ток.
- При работа по щекерните съединения за постоянен ток носете изолирани ръкавици и използвайте изолирани инструменти.
- Уверете се, че щекерните съединения за постоянен ток са в безупречно състояние и няма оголени проводници за постоянен ток или щекерни контакти за постоянен ток.
- Внимателно освобождавайте щекерните съединения за постоянен ток и ги изтегляйте, както е описано по-нататък.

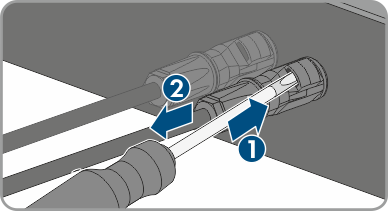

- Освободете щекерните съединения за постоянен ток и ги изтеглете. За целта вкарайте шлицова отвертка или инструмент за клеми с огънат връх (ширина на острието: 3,5 mm) в един от страничните шлицове и изтеглете щекерните съединения за постоянен ток. При това не надигайте щекерните съединения за постоянен ток, а вкарайте инструмента само до освобождаването на блокировката в един от страничните шлицове и не дърпайте кабела.
- С помощта на подходящо измервателно устройство се уверете, че на входовете за постоянен ток между положителния и отрицателния полюс няма напрежение.
- С помощта на подходящо измервателно устройство се уверете, че на входовете за постоянен ток между положителния полюс и земята и отрицателния полюс и земята няма напрежение.
- Деблокирайте щекера за променлив ток и го издърпайте от буксата на връзката за променлив ток.
ОПАСНОСТ
Опасност за живота поради токов удар при докосване на открити проводници за постоянен ток или щекерни контакти за постоянен ток при повредени или разединени щекерни съединения за постоянен ток
При неправилно освобождаване и издърпване на щекерните съединения за постоянен ток, същите могат да се счупят и повредят, да се освободят от кабелите за постоянен ток или вече да не са свързани правилно. По този начин проводниците за постоянен ток или контактите за постоянен ток могат да се оголят. Докосването на токопроводящи кабели за постоянен ток или щекерни контакти за постоянен ток води до смърт или до тежки наранявания вследствие на токов удар.
