Budowa fundamentu szafy na akumulatory w wersji zewnętrznej
Podczas wykonywania fundamentu należy uwzględnić, że w zależności od warunków lokalnych może być konieczne zastosowanie odpowiedniej płyty podstawy. Podczas wykonywania płyty podstawy lub fundamentu należy uwzględnić ułożenie kabli oraz przebieg węża kondensatu. Wąż kondensatu należy podłączyć do odpowiedniej rury, przez którą będzie odprowadzana powstająca woda kondensacyjna.
Ponadto, zgodnie z wymogami rozporządzenia w sprawie instalacji służących do postępowania z substancjami zagrażającymi wodzie (AwSV), należy sprawdzić, czy konieczna jest wanna wychwytowa. Konkretne wykonanie należy uzgodnić z lokalnym organem nadzoru budowlanego.

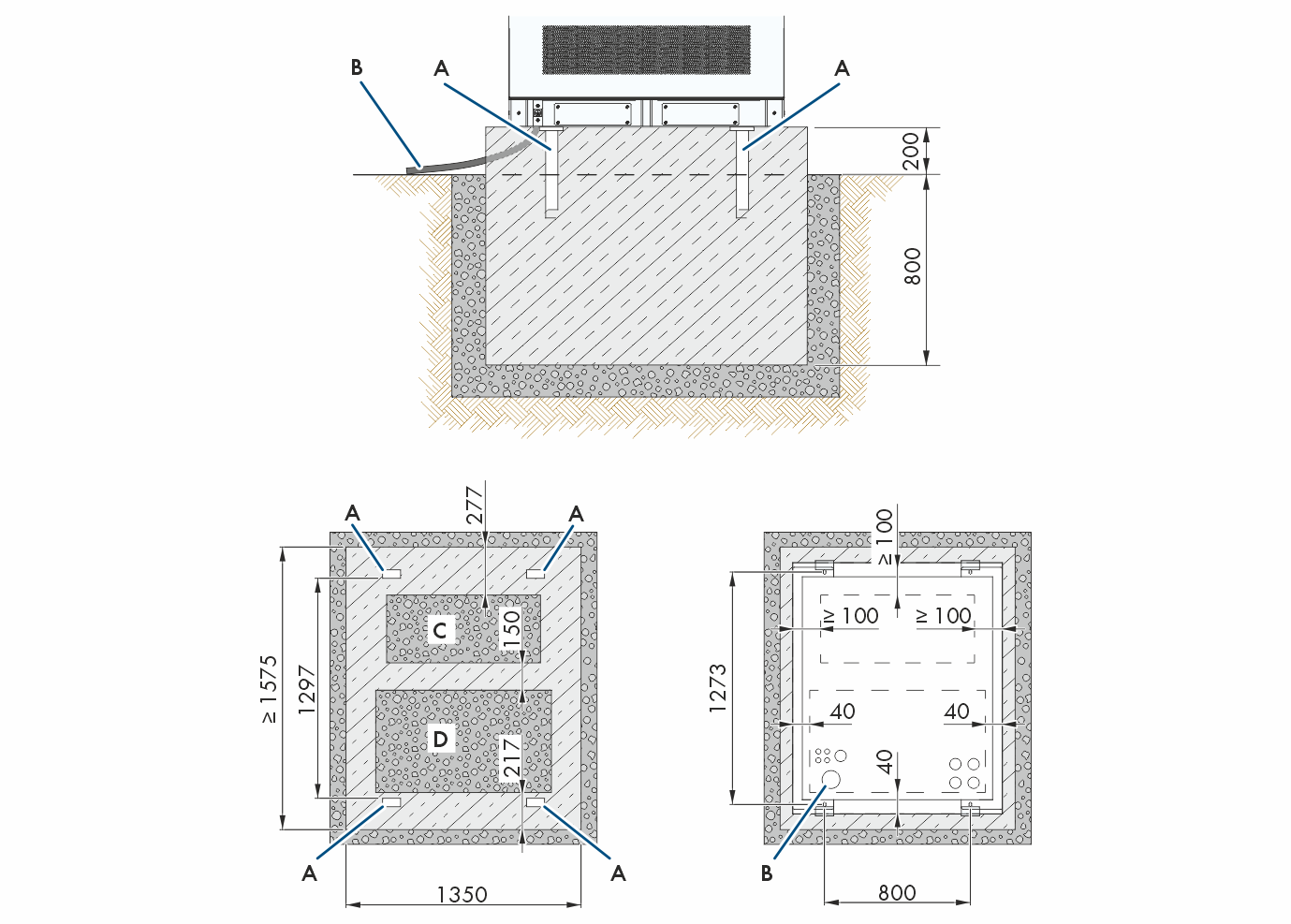

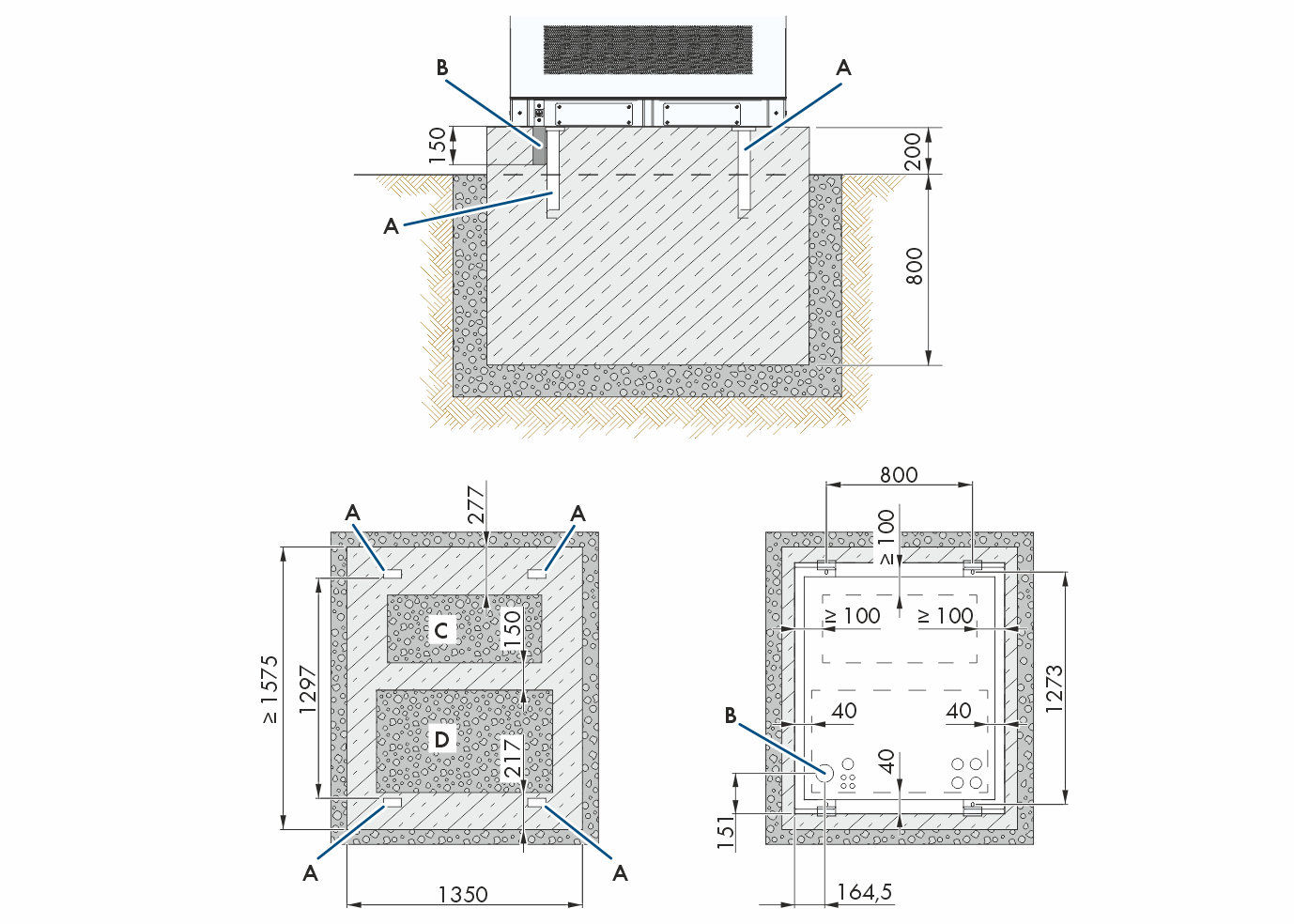

Budowa fundamentu dla wersji zewnętrzneych; po lewej przekrój w rzucie z przodu, po prawej rzut z góry na fundament z szafą na akumulatory (wymiary w mm)
Pozycja | Nazwa | Wymiar |
|---|---|---|
A | Punkty mocowania dostarczonej w komplecie kotwy tulejowej | - |
B | Wystający wąż kondensatu | Długość wystarczającego przewodu kondensatu wynosi ok. 15 cm, Ø 20 mm |
C | Przepusty kablowe dla połączenia DC prowadzącego do falownika lub do dodatkowych szaf na akumulatory. | - |
