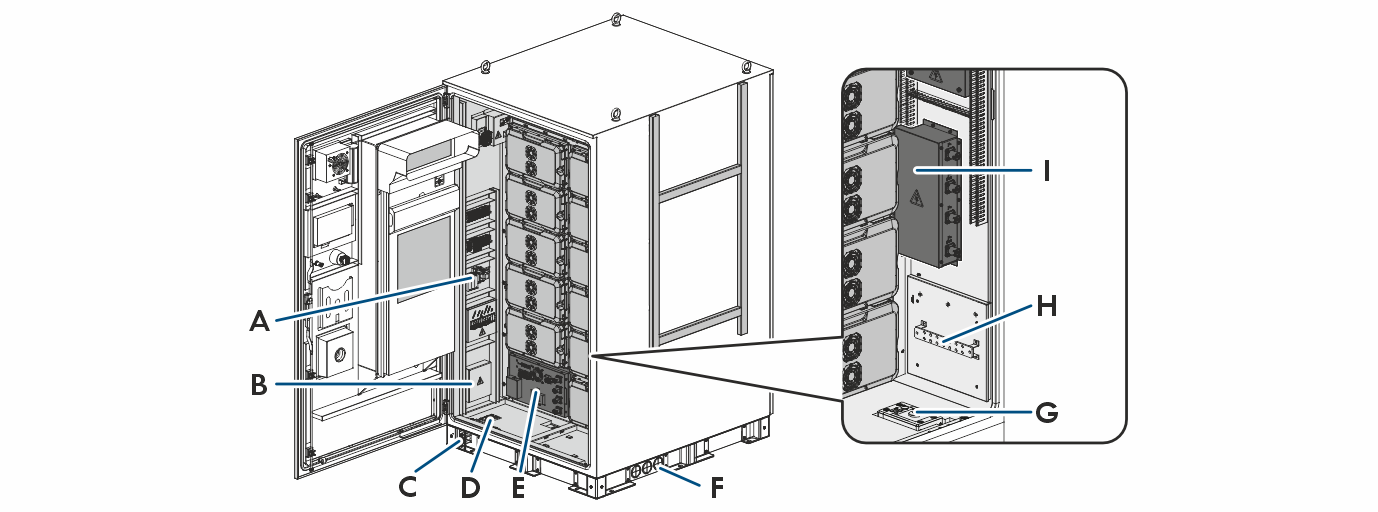

Obszar podłączenia szafy na akumulatory w wersji zewnętrznej

A

SPD1 (IN): komunikacja CAN między szafą na akumulatory a falownikiem

SPD2 (IN): Wstępnie zainstalowany jest terminator. W przypadku zastosowania podrzędnych szaf na akumulatory terminator należy zastąpić komunikacją CAN z poprzednią szafą na akumulatory. Na nadrzędnej szafie na akumulatory pozostaje zamontowany terminator.

SPD3 (IN): Komunikacja CAN między szafą na akumulatory a następną szafą na akumulator. W przypadku zastosowania kilku szaf na akumulatory na ostatniej podrzędnej szafie na akumulatory należy podłączyć terminator.

B

L, N: zasilanie elektryczne

C

Punkt uziemienia

D

Otwory ze złączem kablowym w dnie szafie na akumulator, po stronie AC i na wąż kondensatu

E

HV Box ( > Strefa podłączenia HV Box)

F

Osłona do przeprowadzania kabli w ramie montażowej szafy na akumulatory

G

Otwory z dławnicami kablowymi w dnie szafy na akumulatory, po stronie DC

H

Szyna kablowa

I

P +: Przyłącze DC falownika lub innych szaf na akumulatory dla bieguna dodatniego

P -: Przyłącze DC falownika lub innych szaf na akumulatory dla bieguna ujemnego
