Zakres dostawy szafy na akumulatory w wersji zewnętrznej
Należy sprawdzić, czy dostarczone urządzenie jest kompletne i czy nie posiada widocznych zewnętrznych uszkodzeń. W przypadku stwierdzenia niekompletności lub uszkodzenia urządzenia należy skontaktować się ze sprzedawcą produktu. Nie wolno używać szafy na akumulatory, gdy jej komponenty są uszkodzone.

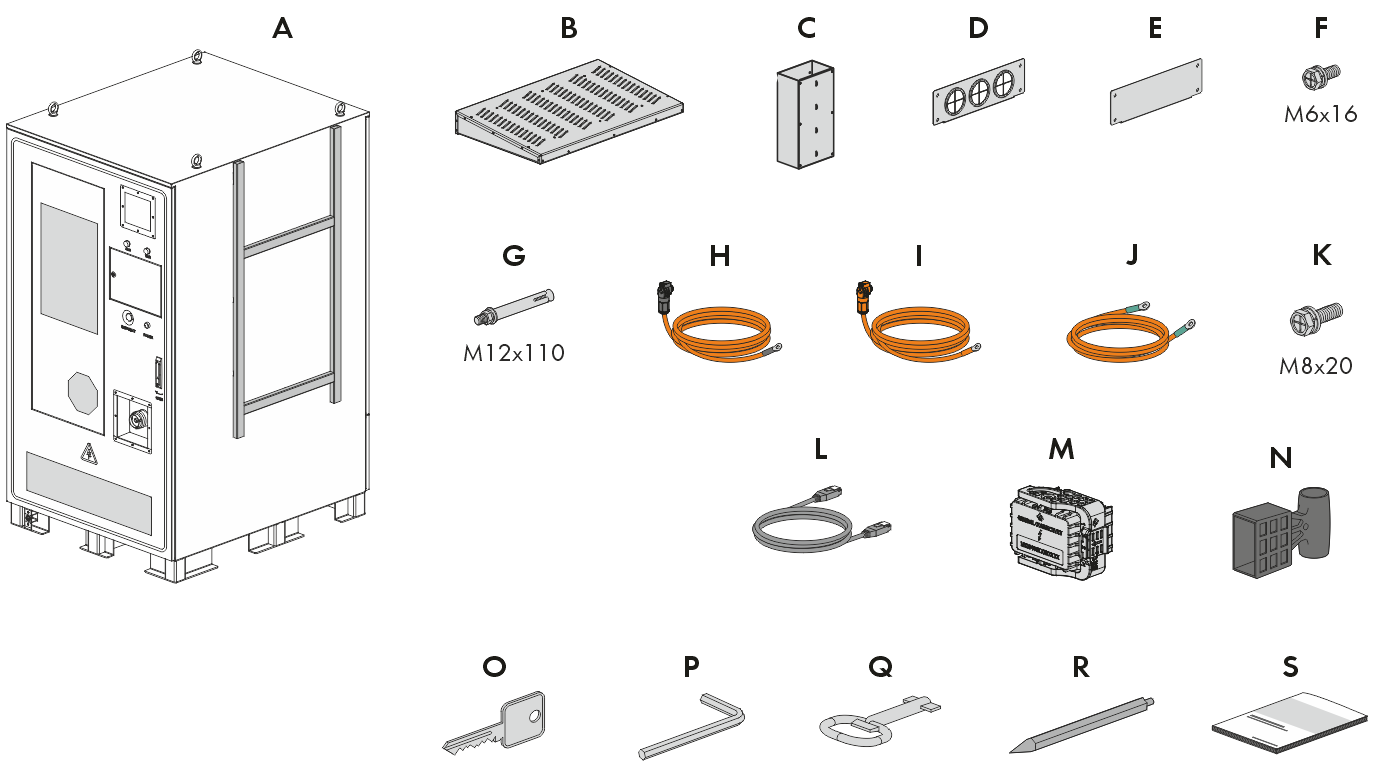

Części wchodzące w zakres dostawy produktu
Pozycja | Liczba | Nazwa |
|---|---|---|
A | 1 | Szafa na akumulatory, wersja zewnętrzna |
B | 1 | Osłona przeciwsłoneczna falownika. |
C | 1 | Zabezpieczenie kabla |
D | 1 | Maskownica z otworami na kable do zamknięcia otworów w ramie montażowej |
E | 7 | Maskownica do zamykania otworów w ramie montażowej |
F | 42 | Śruba kombi z łbem sześciokątnym M6x16 |
G | 8 | Kotwa tulejowa M12x110 |
H | 1 | Kabel DC z czarną wtyczką do połączenia szafy na akumulatory z falownikiem |
I | 1 | Kabel DC z pomarańczową wtyczką do połączenia szafy na akumulatory z falownikiem |
J | 1 | Przewód uziemiający |
K | 4 | Śruba kombi z łbem sześciokątnym M8x20 |
L | 1 | Kabel komunikacyjny do połączenia szafy na akumulatory z falownikiem |
ŚR. | 1 | Wtyczka serwisowa spełniająca rolę rozłącznika DC |
N | 1 | Przedłużacz przełącznika do uruchamiania wyłącznika nadprądowego QF |
O | 1 | Klucz do szafy |
P | 1 | Klucz do śrub w kształcie L do otwierania osłony czujnika gazu |
Q | 1 | Klucz do panelu obsługowego |
R | 1 | Trzpień magnetyczny do obsługi wyświetlacza czujnika gazu |
S | 1 | Pakiet dokumentacji zawiera:
|
