Aufbau des Fundaments für die Außenvariante des Batterieschranks

Beim Aufbau des Fundaments ist zu berücksichtigen, dass je nach örtlichen Gegebenheiten eine geeignete Bodenplatte erforderlich sein kann. Bei der Ausführung der Bodenplatte bzw. des Fundaments sind die Verlegung der Kabel sowie die Führung des Kondensatschlauchs zu berücksichtigen. Der Kondensatschlauch ist an ein geeignetes Rohr anzuschließen, über das das anfallende Kondenswasser abgeleitet werden kann.

Darüber hinaus ist gemäß den Anforderungen der Verordnung über Anlagen zum Umgang mit wassergefährdenden Stoffen (AwSV) zu prüfen, ob eine Auffangwanne erforderlich ist. Die konkrete Ausführung ist mit der örtlich zuständigen Bauaufsicht abzustimmen.

15977647244

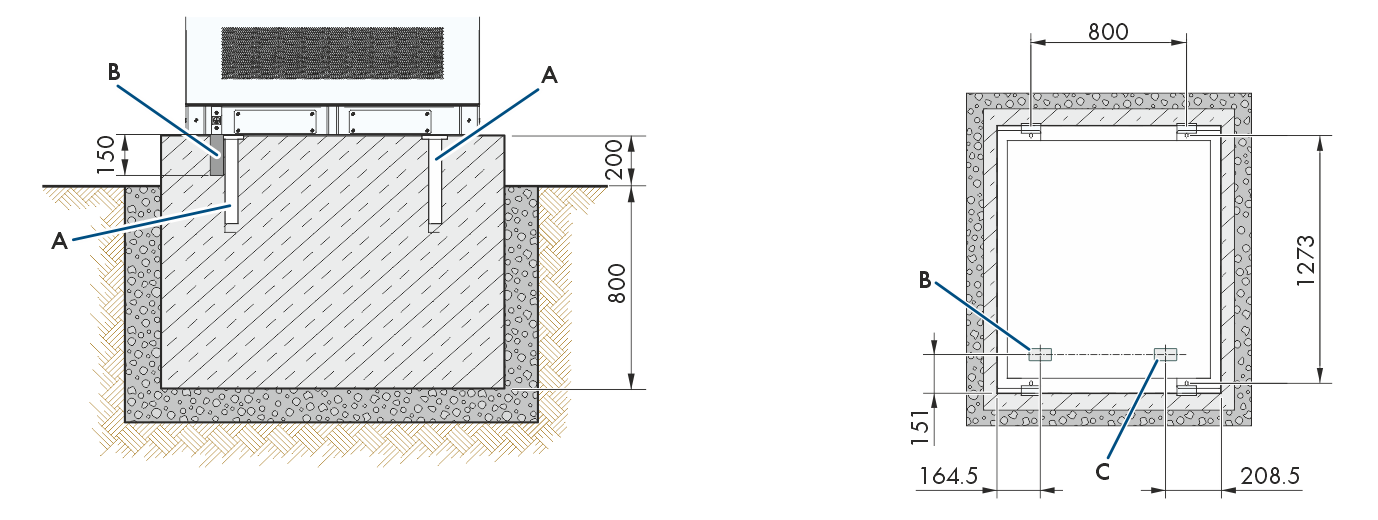

Aufbau des Fundaments für die Außenvarianten; links ist ein Querschnitt von vorne; rechts ist die Ansicht von oben auf das Fundament mit Batterieschrank (Maßangaben in mm)

Position

Bezeichnung

Abmessung

A

Befestigungspunkte der Hülsenanker aus dem Lieferumfang

-

B

Herausragender Kondensatschlauch
Eine ausreichende Entwässerung über eine Abwasserleitung oder ein Kiesbett muss eingeplant werden.

Kabeldurchführungen für die Kommunikationsleitungen zum Wechselrichter oder zu den sekundären Batterieschränken und AC Anschlusskabel für die Batterieschränke.

Länge des herausragenden Kondensatschlauchs ca. 15 cm, Ø 20 mm

C

Kabeldurchführungen für die DC Verbindung zum Wechselrichter oder zu den sekundären Batterieschränken.

-

    Anforderungen an das Fundament der Außenvariante des Batterieschranks
    Anschlussplatte des Wechselrichters
