Podłączyć kabel DC do falownika lub do kolejnych szaf na akumulatory w wersji wewnętrznej

Specjalista

Użyć kabli dostarczonych w komplecie. Zabezpieczyć wtyczkę przy każdym przyłączu za pomocą blokady. Ułożyć kable DC oddzielnie od innych kabli.

Sposób postępowania:

  1. Upewnić się, że akumulator jest odłączony od napięcia.

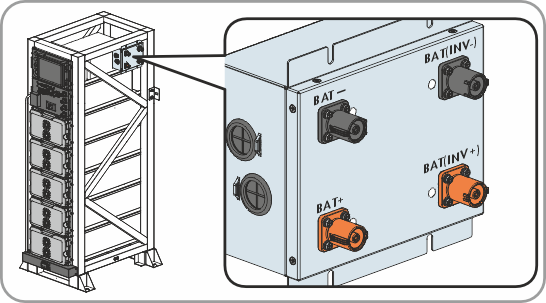

    2. 17339975564

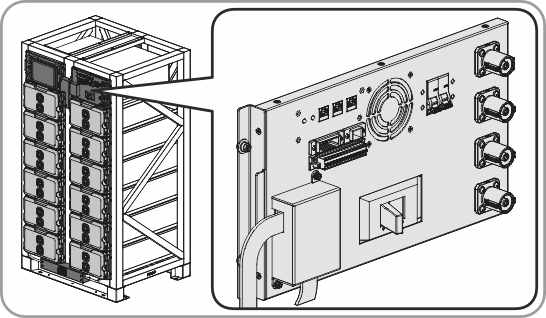

  2. Ułożyć kable DC na ramie szafy na akumulatory wzdłuż Fuse Box i zabezpieczyć opaskami zaciskowymi dostarczonymi w komplecie do ramy.

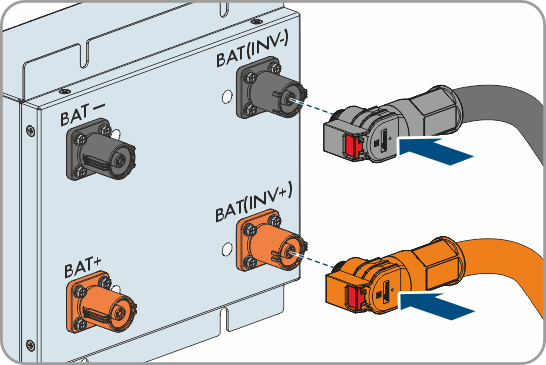

    3. 17339976716
  3. Na nadrzędnej szafie na akumulatory podłączyć kabel DC do BAT/INV+ falownika za pomocą pomarańczowej wtyczki.
  4. Na nadrzędnej szafie na akumulatory podłączyć kabel DC do BAT/INV- na falowniku za pomocą czarnej wtyczki.

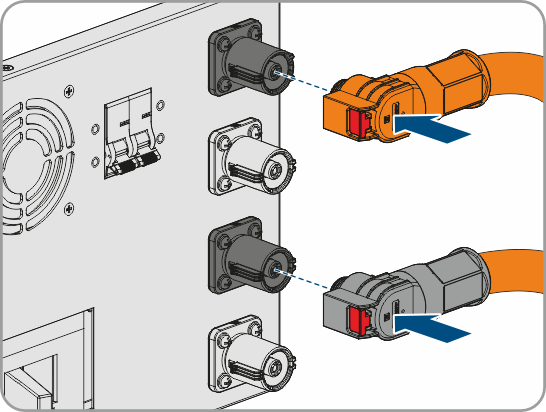

  5. W przypadku kilku szaf na akumulatory: podłączyć kabel DC do BAT+ następnej szafy na akumulatory za pomocą pomarańczowej wtyczki. Podłączyć kabel DC do INV+ następnej podrzędnej szafy na akumulatory.
  6. W przypadku kilku szaf na akumulatory: podłączyć kabel DC do BAT- następnej szafy na akumulatory za pomocą czarnej wtyczki. Podłączyć kabel DC do INV- następnej podrzędnej szafy na akumulatory.
  7. W przypadku kilku szaf na akumulatory: powtórzyć wyżej opisane kroki przy wszystkich podrzędnych szafach na akumulatory.
    Przegląd kabli DC w wersji wewnętrznej
    Podłączyć kabel DC do falownika lub do kolejnych szaf na akumulatory w wersji zewnętrznej
