Подключение источника сигнала к цифровому входу
Цифровые сигналы предоставления эффективной мощности могут передаваться на гнездо X3. В качестве источника цифрового сигнала можно использовать приемник сигналов централизованного телеуправления или прибор дистанционного действия.
-
Цифровой источник сигнала имеет до 4 беспотенциальных контактов
-
Соединительные кабели
Необходимые условия:
Источник сигнала должен быть технически пригоден для подключения к цифровым входам ( > Технические характеристики).
-
Соединительный кабель следует подготовить к подключению к многополюсной клеммной планке ( > Подготовка соединительных кабелей).
Обзор:
Раскладка штырьковых контактов
|
Контакт |
Расположение контактов |
Пояснение |
|---|---|---|
|
1 |
DI1 |
Цифровой вход |
|
2 |
DI2 |
Цифровой вход |
|
3 |
DI3 |
Цифровой вход |
|
4 |
DI4 |
Цифровой вход |
|
5 |
DI5 |
Быстрый останов* |
|
6 |
24 В |
Выход электропитания |
* С помощью функции быстрого останова можно отключить инвертор от общественной сети электроснабжения или перевести его в режим ожидания (в зависимости от настроенного режима работы инвертора). Дополнительную информацию об изделиях SMA с функцией быстрого останова см. в инструкциях к изделиям SMA.

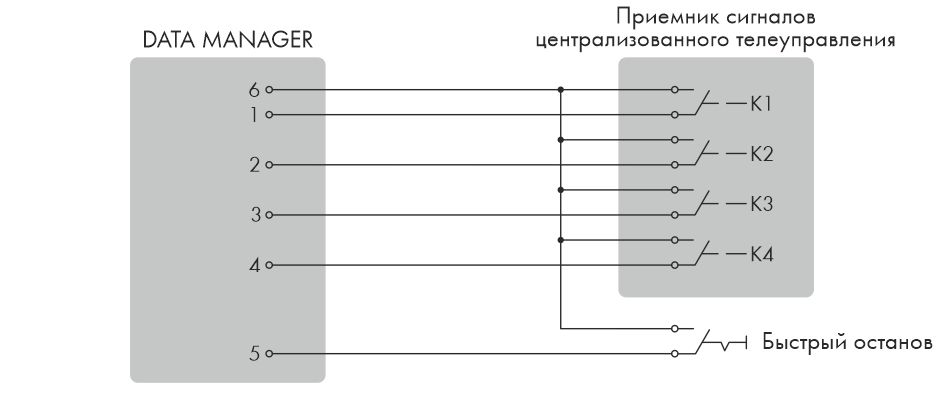

Обзор коммутации
Подключение приемника сигналов централизованного телеуправления
- Подключите соединительный кабель к источнику цифрового сигнала (см. инструкцию производителя).
- Подключите соединительный кабель к шестиполюсному штекеру, входящему в комплект поставки. Для этого с помощью подходящего инструмента разблокируйте зажимы и вставьте в них жилы.
- Подключите шестиполюсный штекер к разъему X3. Соблюдайте расположение контактов.
- Запишите распределение контактов.
