Collegamento della sorgente di segnale all’ingresso digitale
I segnali digitali per l'alimentazione della potenza attiva possono essere inviati alla presa X3. Come sorgente di segnale digitale è possibile utilizzare ad es. un ricevitore di comandi centralizzati o un telecomando.
-
Sorgente di segnale con un massimo di 4 contatti a potenziale zero
-
Cavo di collegamento
Requisiti:
La sorgente del segnale deve essere adatta a livello tecnico per il collegamento agli ingressi digitali ( > Dati tecnici).
-
Il cavo di collegamento deve essere idoneo per il collegamento alla morsettiera multipolare ( > Preparazione del cavo di collegamento).
Panoramica:
Assegnazione dei pin
|
Pin |
Assegnazione dei pin |
Spiegazione |
|---|---|---|
|
1 |
DI1 |
Ingresso digitale |
|
2 |
DI2 |
Ingresso digitale |
|
3 |
DI3 |
Ingresso digitale |
|
4 |
DI4 |
Ingresso digitale |
|
5 |
DI5 |
Arresto rapido* |
|
6 |
24 V |
Uscita alimentazione di tensione |
* La funzione di arresto rapido consente di scollegare gli inverter dalla rete pubblica a seconda della modalità di funzionamento dell'inverter o di metterli in standby. Per ulteriori informazioni sui prodotti SMA con funzione di arresto rapido, v. le istruzioni dei prodotti SMA.

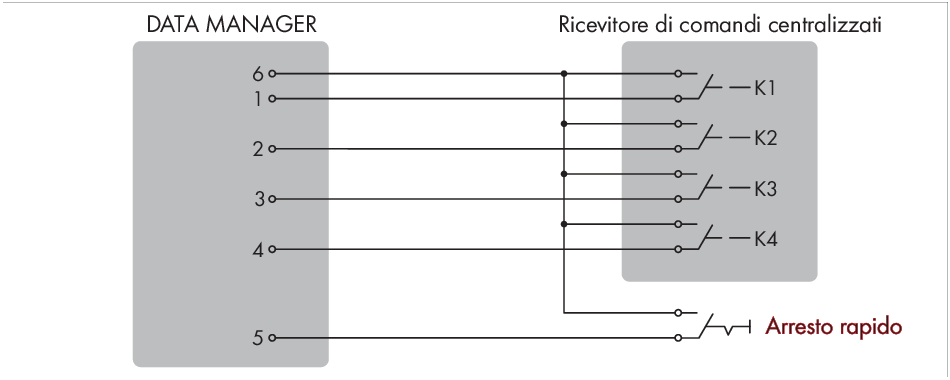

Panoramica dei collegamenti:
Collegamento di un ricevitore di comandi centralizzati
- Connettere il cavo di collegamento alla sorgente di segnale digitale (v. le istruzioni del produttore).
- Connettere il cavo di collegamento al connettore a 6 poli fornito in dotazione. A tale scopo sbloccare le morsettiere necessarie con un utensile idoneo e inserire i connettori nei morsetti.
- Collegare il connettore a 6 poli al collegamento X3. Rispettare l’assegnazione dei pin.
- Annotare l’assegnazione dei collegamenti.
