Структура пользовательского экрана (пользовательского интерфейса)
Изделие SMA (например, SMA Data Manager) и Sunny Portal имеют единый интерфейс пользователя. Через пользовательский интерфейс изделия можно настраивать конфигурацию изделия и вводить его в эксплуатацию прямо на месте.
Sunny Portal выполняет функции пользовательского интерфейса для расширенной конфигурации изделия, частей установки, установок, групп установок и всего портфеля установок. Sunny Portal контролирует и анализирует установку и ее компоненты на всех уровнях.
Количество функций и меню зависит от того, находитесь ли вы в пользовательском интерфейсе изделия или на портале Sunny Portal.

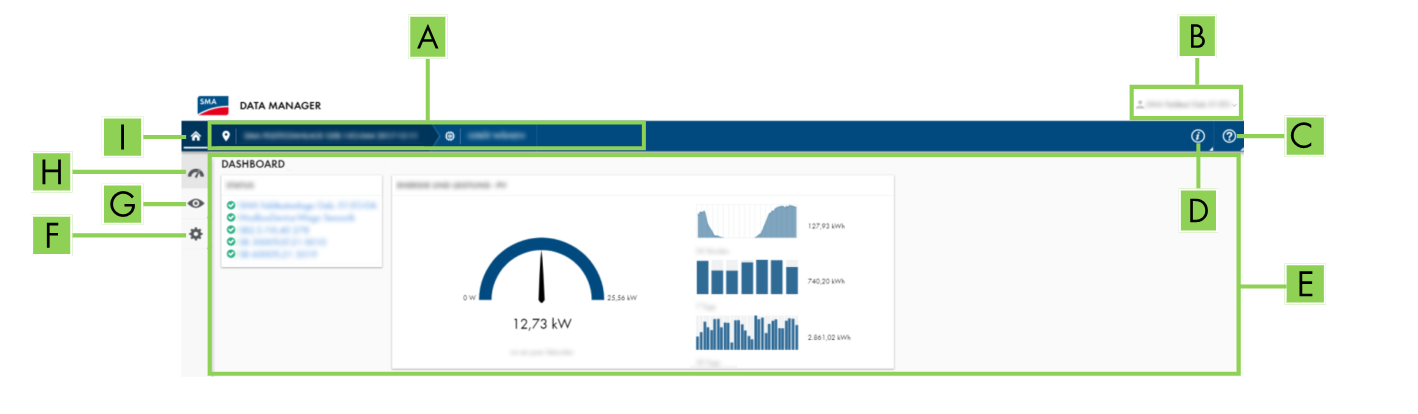

Структура пользовательского интерфейса (пример)
|
Позиция |
Наименование |
Значение |
|---|---|---|
|
A |
Навигация |
Переход между следующими уровнями:
|
|
B |
Пользовательские настройки |
Доступ к следующим функциям:
|
|
C |
Уведомления |
Индикация уведомлений более высокого уровня относительно событий в установке |
|
D |
Системная информация |
Содержит следующую информацию:
|
|
E |
Область контента |
Показывает панель инструментов или содержимое выбранного меню |
|
F |
Конфигурация |
Предлагает различные версии конфигурации в зависимости от количества подключенных устройств и выбранного уровня. |
|
G |
Мониторинг |
Показывает, в зависимости от выбранного устройства, следующие сведения о текущем уровне и вышестоящем уровне:
|
|
H |
Панель инструментов |
Отображает информацию и мгновенные значения выбранного устройства или установки |
|
I |
Домашняя страница |
Открывает начальную страницу пользовательского интерфейса |
