Signaalbron op digitale ingang aansluiten
De digitale signalen voor het beschikbaar stellen van het werkelijk vermogen kunnen aan de bus X3 worden verzonden. Als digitale signaalbron kan bijv. een ontvanger voor rimpelspanning of een afstandsbesturing worden gebruikt.
-
Digitale signaalbron met maximaal 4 potentiaalvrije contacten
-
Aansluitkabel
Voorwaarden:
De signaalbron moet technisch geschikt zijn voor aansluiting op de digitale ingangen ( > Technische gegevens).
-
De aansluitkabel moet zijn voorbereid voor aansluiting op de meerpolige klemmenstrook ( > Aansluitkabel voorbereiden).
Overzicht:
Pinconfiguratie
|
Pin |
Pinconfiguratie |
Toelichting |
|---|---|---|
|
1 |
DI1 |
Digitale ingang |
|
2 |
DI2 |
Digitale ingang |
|
3 |
DI3 |
Digitale ingang |
|
4 |
DI4 |
Digitale ingang |
|
5 |
DI5 |
Snelstop* |
|
6 |
24 V |
Uitgang spanningsvoorziening |
* Met de snelstopfunctie kunnen omvormers afhankelijk van de ingestelde omvormerbedrijfsmodus van het openbaar stroomnet worden losgekoppeld of in stand-by-modus worden geschakeld. Voor meer informatie over SMA-producten met snelstopfunctie zie de handleiding van de SMA-producten.

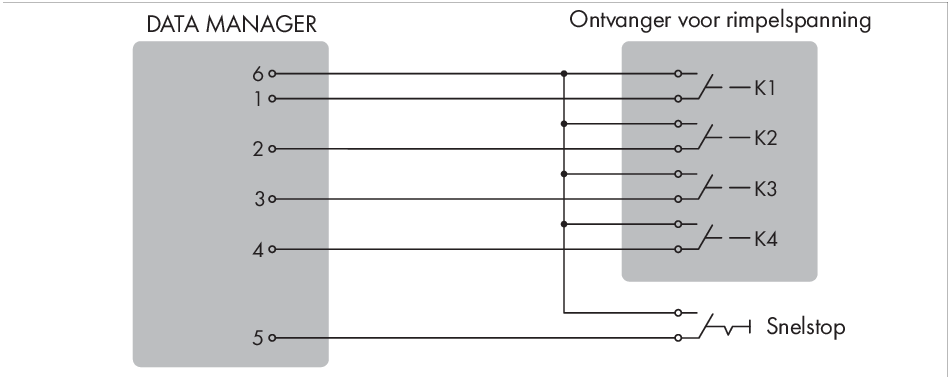

Schakelschema:
Aansluiting van een ontvanger voor rimpelspanning
- Sluit de aansluitkabel aan op de digitale signaalbron (zie handleiding van de fabrikant).
- Sluit de aansluitkabel aan op de meegeleverde 6-polige stekker. Daarvoor de benodigde klemposities met een passend gereedschap ontgrendelen en de aders in de klemposities steken.
- Sluit de 6-polige stekker aan op aansluiting X3. Let daarbij op de configuratie van de pinnen.
- Noteer het aansluitschema.
