Conexión del cable de red
Especialista
PELIGRO
Peligro de muerte por descarga eléctrica en caso de sobretensión y si no hay protección contra sobretensión
Si no hay una protección contra sobretensión, las sobretensiones (por ejemplo, en caso de que caiga un rayo) pueden transmitirse a través del cable de red o de otros cables de datos al edificio y a otros equipos conectados a la misma red. El contacto con componentes o cables conductores de tensión puede causar la muerte o lesiones mortales por descarga eléctrica.
- Asegúrese de que todos los equipos de la misma red estén integrados en la protección contra sobretensión existente.
- En caso de instalar los cables de red a la intemperie, en el paso de los cables de red del producto desde el exterior a la red en el edificio asegúrese de que haya una protección contra sobretensión adecuada.
Material adicional necesario (no incluido en el contenido de la entrega):
Cable de red
En caso necesario: conector de enchufe RJ45 ajustable in situ
Procedimiento:
- Desconecte el inversor de la tensión y asegúrelo contra la reconexión accidental ( > Desconexión del inversor de la tensión).
- Si utiliza un cable de red que puede confeccionar el propio usuario, prepare el conector de enchufe RJ45 y conéctelo al cable de red (consulte la documentación del conector de enchufe).
- Consulte el contenido de la entrega para conocer el subgrupo de comunicación con racor atornillado para cables.
- Saque el subgrupo de comunicación del racor atornillado para cables.
- Desenrosque la tuerca de unión del racor atornillado para cables.
- Retire el manguito protector de cuatro orificios del racor atornillado para cables y retire un tapón de una de las aberturas en la carcasa y corte cada abertura en la carcasa con un cúter.

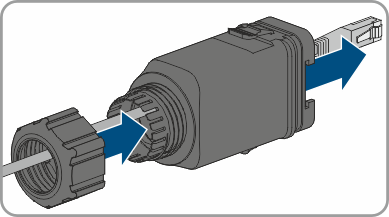

- Pase el cable de red por la tuerca de unión y la cubierta de la conexión de comunicación.
- Si utiliza un cable de red que puede confeccionar el propio usuario, prepare el conector de enchufe RJ45 y conéctelo a cada cable de red (consulte la documentación del conector de enchufe).

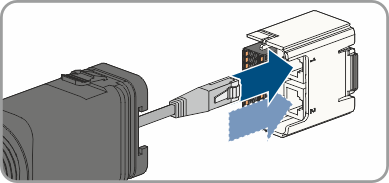

- Inserte el conector RJ45 del cable en uno de los conectores de red hembra del subgrupo de comunicación.
- Tire ligeramente del cable de red para asegurarse de que esté bien instalado.
- Coloque el subgrupo de comunicación en el racor atornillado para cables.

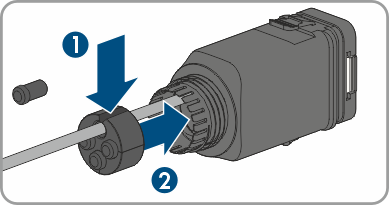

- Introduzca el manguito protector de cuatro orificios en el racor atornillado para cables presionándolo.
- Fije la tuerca de unión en el racor atornillado para cables y apriétela con la mano.

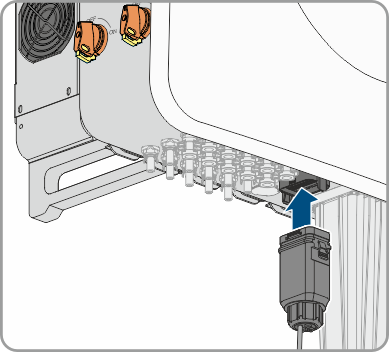

- Coloque el subgrupo de comunicación con racor atornillado para cables en la conexión del inversor.
- Si el inversor está montado a la intemperie, instale una protección contra sobretensión para todos los componentes de la red.
- Para integrar el inversor en una red local, conecte a la red local el otro extremo del cable de red (por ejemplo, a través de un rúter).
