Montaje del inversor
Especialista
Material de montaje adicional necesario (no incluido en el contenido de la entrega):
Para el montaje:
4 tornillos adecuados para el peso del inversor y la superficie de soporte
4 arandelas adecuadas para los tornillos
En su caso, cuatro tacos adecuados para la superficie y los tornillos
Para el transporte:
2 armellas (M12)
Procedimiento:

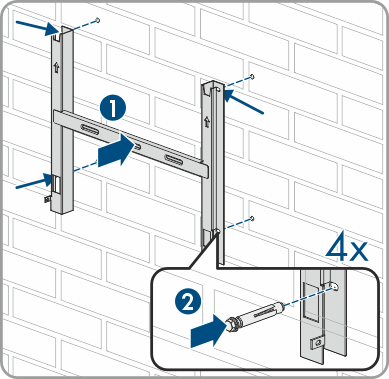

- Alinee el soporte de montaje con la ayuda de un nivel de burbuja y marque las posiciones de perforación en los carriles DIN.
- Taladre los agujeros en los puntos marcados (Ø=12 mm).
- Fije el soporte de montaje a la pared con los pernos de anclaje de alta resistencia.

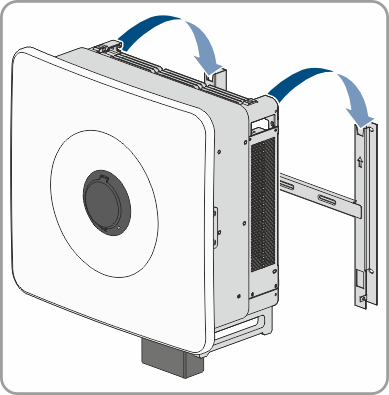

- Si el inversor sin aparejo elevador debe colgarse en el soporte de montaje, eleve el inversor en el soporte de montaje.

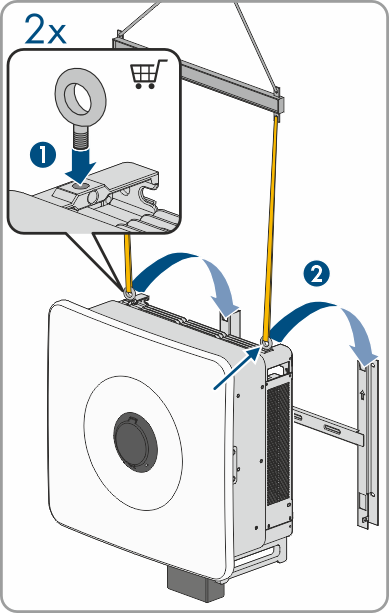

- Si tiene previsto colgar el inversor en el soporte de montaje con la ayuda de un aparejo elevador, enrosque las armellas en los 2 agujeros roscados superiores del lado derecho e izquierdo del inversor y fije en ellas el aparejo elevador. El aparejo elevador y las armellas deben ser adecuados para el peso del inversor.

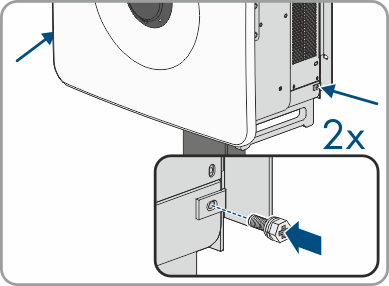

- Fije el inversor en el soporte de montaje (M5x12, par de apriete: 2,5 Nm).
