Conexión del relé multifunción

Especialista

  1. Conecte el cable de conexión al receptor estático de telemando centralizado o al equipo de telecontrol (consulte las instrucciones del fabricante).
  2. Desconecte el inversor de la tensión y asegúrelo contra la reconexión accidental ( > Desconexión del inversor de la tensión).
  3. Saque el conector con racor atornillado para cables.
    4. 15938851340
  4. Saque el subgrupo de comunicación del racor atornillado para cables.
  5. Desenrosque la tuerca de unión del racor atornillado para cables.
  6. Pase el cable de CA a través de la tuerca de unión.
  7. Saque el manguito protector de cuatro orificios del racor atornillado para cables.
  8. Retire el tapón de una de las aberturas en la carcasa y corte la abertura en la carcasa con un cúter.
  9. Introduzca el cable en la abertura en la carcasa.
  10. Pele el cable 6 mm como máximo.

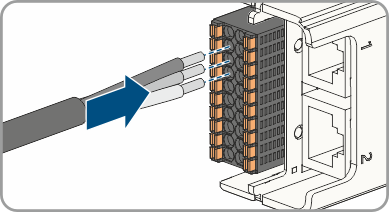

    11. 15925168780
  11. Conecte el conductor del cable de conexión a las entradas digitales COM, NC, NO. Inserte los conductores en las entradas conductoras y bloquéelas. Preste atención a la asignación del conector.
  12. Asegúrese de que todos los conductores estén conectados correctamente.
  13. Asegúrese de que los conductores estén bien fijos en los puntos de embornaje.
    14. 15939196044
  14. Coloque el subgrupo de comunicación en el racor atornillado para cables.
    15. 15925169164
  15. Fije la tuerca de unión en el racor atornillado para cables y apriétela con la mano.
  16. Coloque el subgrupo de comunicación con racor atornillado para cables en la conexión del inversor.
