Collegamento degli apparecchi RS485
Tecnico specializzato
Altro materiale necessario (non compreso nel contenuto della fornitura):
1 cavo di comunicazione per comunicazione RS485
1 connettore M12, 4 poli
Assegnazione segnali:
Presa | Segnale | Sunny WebBox | Sunny Boy Control | Colore dei fili | |
---|---|---|---|---|---|
1 | GND | 5 | 5 | ||
2 | +12 V | - | - | ||
3 | Data- | 7 | 8 | ||
4 | Data+ | 2 | 3 |
Configurazione RS485:
Per la comunicazione tramite RS485 fra il prodotto e altri prodotti SMA selezionare la destinazione d‘uso SMA Data nella procedura guidata di installazione. Inoltre, in base alla posizione del prodotto nel bus di comunicazione RS485, è necessario attivare la resistenza terminale.
Procedura:
- Disinserire l’inverter ( > Disinserzione dell’inverter).
- Confezionare il connettore M12 e collegare il cavo RS485 al connettore (v. le istruzioni del connettore M12).
- Assicurarsi che tutti i conduttori siano correttamente collegati al connettore M12.
- Rimuovere il cappuccio di protezione dalla presa per il collegamento di comunicazione RS485.

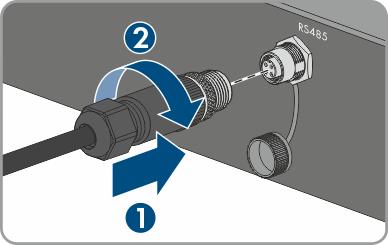

- Infilare il connettore M12 nella presa per il collegamento di comunicazione RS485 e avvitarlo. Posizionare il connettore in modo che il nasello della presa sull'inverter si infili nella scanalatura del connettore.
