Disinserzione dell’inverter


Tecnico specializzato

Prima di eseguire qualsiasi operazione sul prodotto, disinserire sempre quest’ultimo come descritto nel presente capitolo. Rispettare sempre la sequenza indicata.

AVVERTENZA

Pericolo di morte per folgorazione in caso di danneggiamento irreparabile dell’apparecchio di misurazione dovuto a sovratensione

Una sovratensione può danneggiate un apparecchio di misurazione e causare la presenza di tensione sull’involucro dell’apparecchio di misurazione. Il contatto con l’involucro sotto tensione dell’apparecchio di misurazione causa la morte o lesioni mortali per folgorazione.

  1. Impiegare soltanto apparecchi di misurazione con un range di tensione d’ingresso CC fino ad almeno 1000 V o superiore.

Procedura:

  1. Disinserire l’interruttore automatico CA e assicurarlo contro il reinserimento involontario.
  2. 3188648716

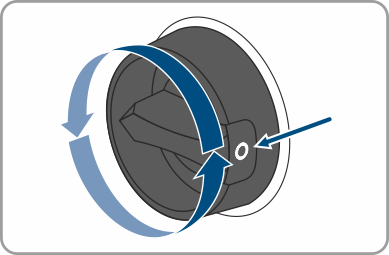

  3. Portare il sezionatore di carico CC in posizione O.
  4. 10258128652

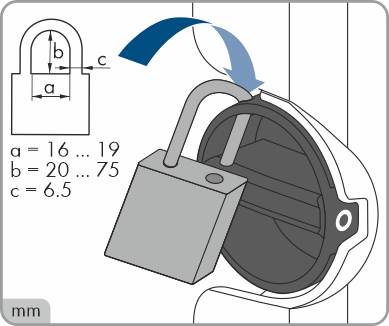

  5. Se nel proprio paese viene richiesto che il sezionatore CC sia bloccato contro il reinserimento accidentale, impedire la riattivazione del sezionatore di carico CC mediante un lucchetto.
  6. Attendere lo spegnimento dei LED.
  7. 3188649100
  8. Verificare l’assenza di corrente su tutti i cavi CC mediante una pinza amperometrica.
  9. PERICOLO

    Pericolo di vita a causa di folgorazione toccando i conduttori CC scoperti o i contatti a innesto CC con terminali CC danneggiati o staccati

    In seguito a errato sbloccaggio e distacco dei terminali CC, questi potrebbero rompersi e danneggiarsi, staccarsi dai cavi CC o non essere più correttamente collegati. In questo modo possono essere scoperti i conduttori CC o i contatti a innesto CC. Il contatto con conduttori CC sotto tensione o di contatti a innesto CC causa lesioni gravi o mortali dovute a folgorazione.

    1. Per interventi nei terminali CC indossare guanti con isolamento e utilizzare un attrezzo isolato.
    2. Assicurarsi che i terminali CC siano in stato corretto e che non siano presenti conduttori CC o terminali CC scoperti.
    3. Sbloccare ed estrarre con attenzione tutti i terminali CC come descritto di seguito.
    2047722252
  10. Sbloccare ed estrarre tutti i terminali CC. A tal fine, inserire un cacciavite a taglio o una chiave angolare (tagliente largo 3,5 mm) in una delle fessure laterali ed estrarre i terminali CC. Durante l’operazione non sollevare i terminali CC ma inserire l’attrezzo solo per staccare il bloccaggio in una delle fessure laterali e non tirare il cavo.
  11. 2371718924
  12. Verificare l’assenza di tensione sugli ingressi CC fra il polo positivo e il polo negativo con un apparecchio di misurazione adeguato.
  13. Verificare l’assenza di tensione sugli ingressi CC fra il polo positivo e la terra e fra il polo negativo e la terra con un apparecchio di misurazione adeguato.
  14. 2371719308
  15. Sbloccare la presa CA ed estrarla dalla presa per il collegamento CA.
